استجابة حساسة للغاية جهاز استشعار ضغط للفيلم الرقيق المرن القلم الإلكتروني المضغوط
الوصف

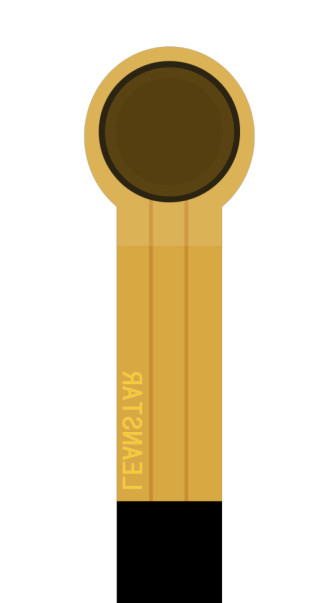

جهاز استشعار ضغط رقيقة مرنة SI4-Gهو نوع جديد من أجهزة الاستشعار مع حقوق الملكية الفكرية المستقلة لتكنولوجيا أجهزة استشعار الضغط المرنة.مقاومة الانحناء والحساسية العالية للمواد الوظيفية النانوية المرنةلتحقيق حساسية عالية للكشف عن الضغط.
جهاز استشعار الضغط المرن هو جهاز استشعار مقاوم. تنخفض مقاومة الإخراج مع زيادة الضغط المطبق على سطح جهاز الاستشعار.يمكن قياس الضغط من خلال علاقة ضغط-مقاومة محددة.
يستخدم مستشعر ضغط الفيلم المرن SI4-G بشكل رئيسي في تشغيل الضغط واكتشاف القلم الإلكتروني. يتم تثبيته في الجزء الخلفي من قلب القلم.عندما يكتب المستخدم بالقلم الإلكترونيبعد معالجة الخوارزمية ، يمكن التعرف على الخط اليدوي. ، تصحيح الموقف ووظائف أخرى، يمكن جمع الإشارة من خلال دائرة بسيطة.
الخصائص
Ø رقيقة جداً،سمك أقل من 0.25 ملم
Ø مقاومة الانحناء
Ø استجابة سريعة
Ø عمر طويل، اجتاز اختبار الضغط لأكثر من مليون مرة
إشارة الخروج سهلة الكشف
Ø طول المنتج القابل للتخصيص، الحجم، حزمة الدبوس، الخ.
Ø معايير نطاق أجهزة الاستشعار القابلة للتخصيص
مؤشر الأداء
| النموذج |
SI4-G |
| النطاق |
0 ~ 500 غرام |
| سمك |
≤0.25ملم |
| البعد |
انظر المواصفات ووصف الحجم |
| نقطة الاستجابة |
≤ 30 غرام |
| التكرار |
± 10% ((50٪ محملة) |
| الاتساق |
± 20% ((لقطة من نفس النموذج) |
| التهاب النفس |
+10% (RF)+- ر.ف.-) / RF+ |
| المدى الطويل |
> مليون مرة |
| المقاومة الاولى |
> 10MΩ ((غير محمل) |
| وقت الاستجابة |
< 1ms |
| وقت الاستئناف |
<15ms |
| فولتاج الاختبار |
القيمة النموذجية DC 3.3V |
| درجة حرارة العمل |
-20 درجة مئوية 60 درجة مئوية |
| إم إيه |
لا يوجد منتج |
| الـ ESD |
عدم الحساسية |
| النموذج |
الضغط/ج |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| SIG-4 |
المقاومة/KΩ |
5.26 |
3.24 |
2.47 |
2.10 |
1.85 |
1.66 |
1.55 |
1.45 |
1.38 |
1.33 |
دائرة مرجعية
التعليمات
- جهاز استشعار الضغط ذو الألواح الرقيقة المرن SI4 هو مكون غير قطبي، لا توجد اتجاهية في الدائرة.
- عند الاستخدام، يرجى وضع المنطقة الحساسة للضغط من جهاز الاستشعار على سطح ثابت وسطح. استخدام جهاز الاستشعار على سطح منحني أو غير منتظم سيجعل جهاز الاستشعار في البداية موصل، أيفي حالة "الاستجابة" عندما لا يكون هناك ضغطفي هذه الحالة ، لا تزال مقاومة مخرج جهاز الاستشعار قادرة على الاستجابة لتغيرات الضغط ، ولم تعد العلاقة المقابلة قابلة للتطبيق على ورقة بيانات المرجعية.
- إذا كانت السطح الداعم والسطح الذي يطبق القوة كلاهما أسطح جامدة وصلبة ، وسطح الاتصال أكبر من المنطقة الحساسة للمستشعر ، بسبب هيكل المستشعر نفسه ،قد تكون استجابة الضغط صغيرة وغير مستقرةيجب وضع وسادة مطاطية ناعمة مستديرة في وسط المنطقة الحساسة، قطرها أصغر قليلاً من المنطقة الحساسة.وينبغي أن تكون المساحة أكبر من 60% من مساحة المنطقة الحساسة;
- يمكنك استخدام شريط مزدوج الجوانب لربط جهاز الاستشعار على السطح الداعم. انتبه إلى أن السطح الداعم نظيف ونظيف قبل لصقه.يوصى باستخدام الشريط مزدوج الجانب 3M العلامة التجارية؛ توفير خدمات مخصصة ؛
بعد إجهاد المستشعر والحفاظ على الضغط، فإن قيمة المقاومة الخارجة سوف تتحرك قليلا مع مرور الوقت، عادة في غضون 5٪. يمكن تقليل هذا الخطأ عن طريق طريقة معايرة التوقيت.في عملية المعايرة، وقت الانتظار بعد تطبيق الضغط متسق مع وقت الانتظار في التطبيقات الفعلية.يوصى للمستخدم بترتيب جهاز الاستشعار وفقًا لسيناريو التطبيق الفعلي واختبار معايير الانجراف بنفسه.
الإعلانات
- عند استخدام جهاز الاستشعار، حاول أن يكون الحمل المستقبل متساوياً وتجنب الاتصال المباشر مع جهاز الاستشعار بواسطة الأجسام الحادة.
- الاستخدام فوق النطاق سوف يقلل من أداء جهاز الاستشعار أو حتى تدمير جهاز الاستشعار.
- يتم تصنيع محطة الاستشعار من النحاس والمواد المطلية بالقصدير ، ويمكن لحام الرصاص وفقًا للاحتياجات. تجدر الإشارة إلى أن درجة حرارة اللحام يجب ألا تكون مرتفعة جدًا ،يوصى بعدم تجاوز 300 درجة مئوية، ويجب أن لا يتجاوز وقت الاتصال ثانية واحدة ، لمنع الذوبان والتشوه من قبل درجة حرارة عالية من رصيف الفيلم.
