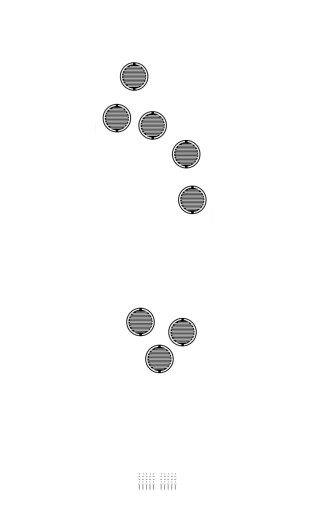

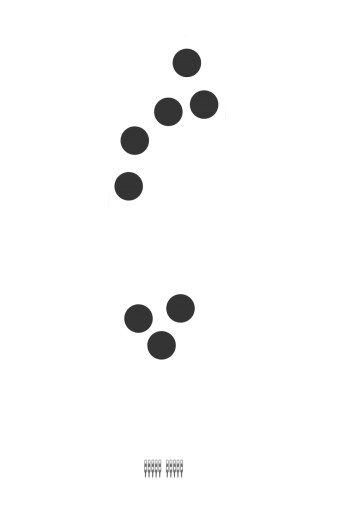

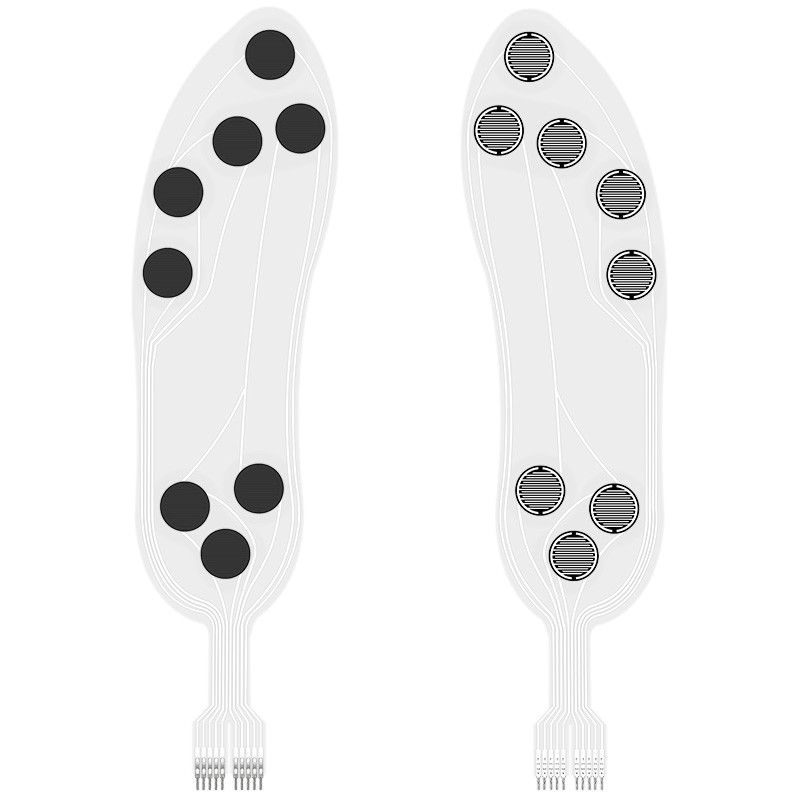

مستشعر ضغط مرن OEM ZNX-01 0.3 مم لنعل داخلي ذكي

1. مستشعر ضغط الفيلم الرقيق المرن ZNX-01 هو مكون غير قطبي، لا توجد اتجاهية في الدائرة； عند الاستخدام، يرجى وضع منطقة استشعار الضغط الخاصة بالمستشعر على سطح ثابت ومسطح. سيؤدي استخدام المستشعر على سطح منحني أو غير منتظم إلى جعل المستشعر موصلاً في البداية، أي في حالة "الاستجابة" عندما لا يكون هناك ضغط； في هذه الحالة، لا تزال مقاومة خرج المستشعر قادرة على الاستجابة لتغيرات الضغط، والعلاقة المقابلة لم تعد قابلة للتطبيق على ورقة البيانات المرجعية؛

2. إذا كان السطح الداعم والسطح المطبق للقوة كلاهما أسطح صلبة وصلبة، وكانت مساحة التلامس أكبر من المنطقة الحساسة للمستشعر، فبسبب الهيكل الخاص بالمستشعر، قد تكون استجابة الضغط صغيرة وغير مستقرة. يجب لصق وسادة مطاطية ناعمة مستديرة في منتصف المنطقة الحساسة، ويكون القطر أصغر قليلاً من المنطقة الحساسة، ويجب أن تكون المساحة أكبر من 60٪ من مساحة المنطقة الحساسة؛

3. يمكنك استخدام شريط مزدوج الوجه لتثبيت المستشعر على السطح الداعم. انتبه إلى أن السطح الداعم نظيف ومرتب قبل اللصق. يوصى باستخدام شريط مزدوج الوجه من العلامة التجارية 3M؛ توفير خدمات مخصصة؛

4. بعد تعرض المستشعر للإجهاد والحفاظ على الضغط، ستنجرف قيمة المقاومة الخارجة قليلاً بمرور الوقت، وعادة ما تكون في حدود 5٪. يمكن تقليل هذا الخطأ عن طريق طريقة المعايرة الزمنية. في عملية المعايرة، يكون وقت الانتظار بعد تطبيق الضغط متسقًا مع وقت الانتظار في التطبيقات الفعلية. نظرًا لأن حالة قوة المستشعر مختلفة في سيناريوهات التطبيق المختلفة، يوصى بأن يقوم المستخدم بترتيب المستشعر وفقًا لسيناريو التطبيق الفعلي واختبار معلمات الانجراف بنفسه.


إعلانات

• عند استخدام المستشعر، حاول جعل الحمل المستلم موزعًا بالتساوي وتجنب الاتصال المباشر بالمستشعر بواسطة الأشياء الحادة؛
• سيؤدي الاستخدام الزائد للنطاق إلى تقليل أداء المستشعر أو حتى تدمير المستشعر؛
• طرف المستشعر مصنوع من مادة النحاس والقصدير، ويمكن لحام السلك وفقًا للاحتياجات. تجدر الإشارة إلى أنه يجب ألا تكون درجة حرارة اللحام مرتفعة جدًا، ويوصى بألا تتجاوز 300 درجة مئوية، ويجب ألا يتجاوز وقت التلامس ثانية واحدة، وذلك لمنع درجة الحرارة المرتفعة من إذابة وتشوه ركيزة الفيلم.
