جهاز استشعار ضغط غشاء رقيق مرن عمليًا MD30-60 أداة طبية إلكترونية للمستشفى
وصف

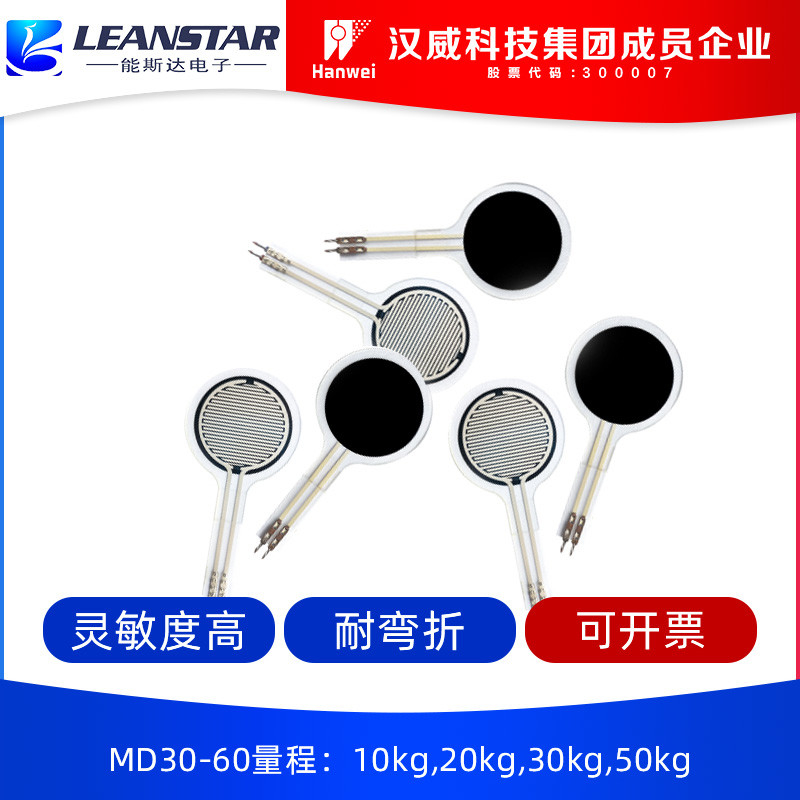

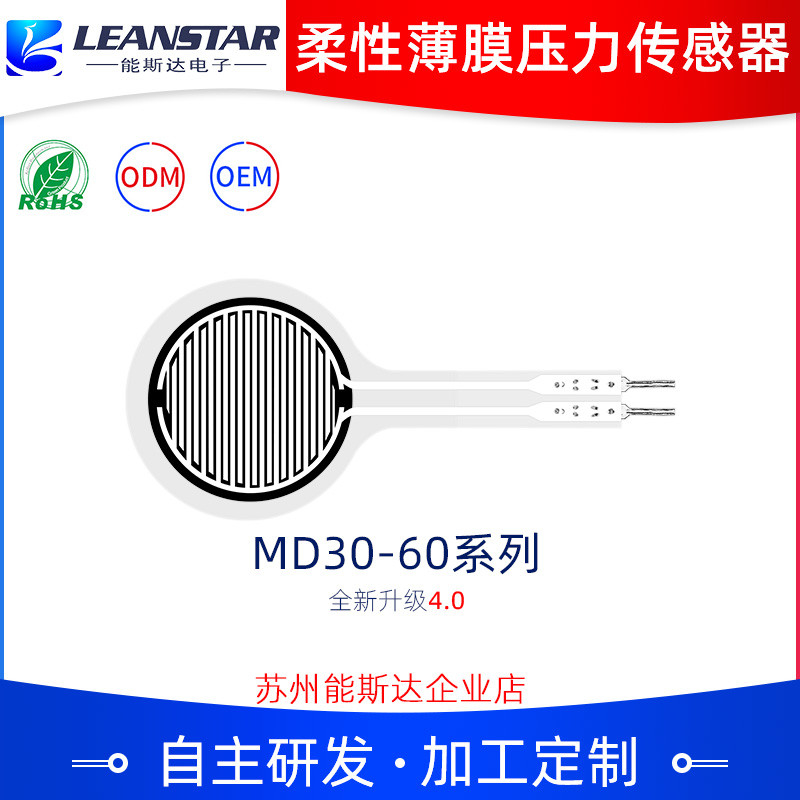

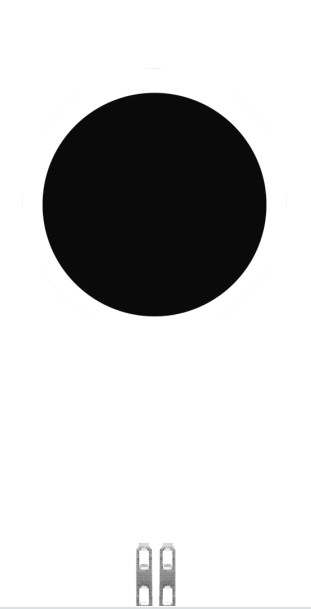

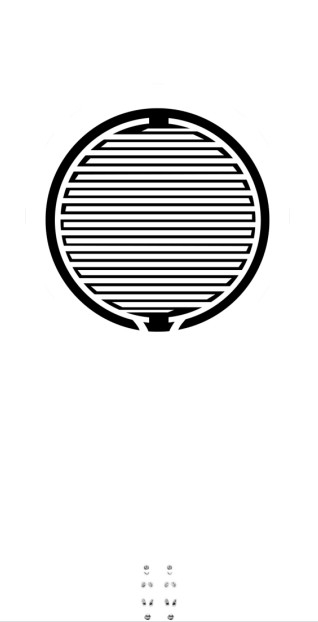

مستشعر ضغط الغشاء الرقيق المرن من سلسلة MD30-60 هو نوع جديد من أجهزة الاستشعار مع حقوق الملكية الفكرية المستقلة لتكنولوجيا مستشعر الضغط المرن.يتم طباعتها على مادة رقيقة مرنة مع التصاق قوي ومقاومة الانحناء وحساسية عالية من المواد الوظيفية النانو المرنة ، وذلك لتحقيق حساسية عالية للكشف عن الضغط.
مستشعر ضغط الأغشية الرقيقة هو مستشعر مقاوم.تنخفض مقاومة الخرج مع زيادة الضغط المطبق على سطح المستشعر.يمكن قياس الضغط من خلال علاقة مقاومة ضغط محددة.يمكن استخدامه على نطاق واسع في إدراك الضغط ، والتفاعل بين الإنسان والحاسوب ، والروبوتات الذكية ، والمعدات الطبية الإلكترونية ، والأجهزة القابلة للارتداء ، والكشف عن الصحة الفسيولوجية وغيرها من المجالات.على سبيل المثال ، يتم استخدامه لتشغيل واكتشاف دواسة سيارة التوازن ، لاكتشاف الإنعاش القلبي الرئوي ، واكتشاف الضغط في السيناريوهات الأخرى.
سمات
Ø نحيف للغاية ، سمك أقل من 0.6 مم
Ø استهلاك منخفض للطاقة واستقرار ممتاز
Ø استجابة سريعة
Ø حساسية عالية ونطاق كشف واسع
Ø نظام كشف بسيط ، سهل الدمج
Ø يمكن تخصيص أجهزة استشعار مختلفة الحجم والشكل
Ø اجتاز مصادقة RoHS
معلمات المنتج
| شعار |
الحجم (مم) |
| طول |
66.3 |
| عرض |
30 |
| منطقة حساسة |
φ25 |
| الملعب دبوس |
2.54 |
| تفاوت |
0.2 |
مؤشر الأداء
| نموذج |
MD30-60 @ 10 كجم |
MD30-60 @ 20 كجم |
MD30-60 @ 30 كجم |
MD30-60 @ 50 كجم |
| نطاق |
0 ~ 10 كجم |
0 ~ 20 كجم |
0 ~ 30 كجم |
0 ~ 50 كجم |
| سماكة |
≤0.4 مم |
≤ 0.6 ملم |
| البعد |
انظر المواصفات ووصف الحجم |
| نقطة الاستجابةملاحظة1 |
≤0.2 كجم |
≤ 0.5 كجم |
| التكرار |
± 3٪ (تحميل 50٪) |
| التناسقملاحظة2 |
± 10٪ (دفعة من نفس الطراز) |
| التباطؤ |
﹢ 10٪ (RF+- الترددات اللاسلكية-)/الترددات اللاسلكية+ |
| متانة |
＞ مليون مرة |
| المقاومة الأولية |
＞ 10MΩ (غير محمل) |
| وقت الاستجابة |
＜ 1 مللي ثانية |
| وقت الاستئناف |
＜ 15 مللي ثانية |
| اختبار الجهد |
القيمة النموذجية DC 3.3V |
| درجة حرارة التشغيل |
-20 درجة مئوية 60 درجة مئوية |
| EMI |
لا توجد منتجات |
| ESD |
عدم الحساسية |
ورقة مرجعية البيانات
|
نموذج:
MD30-60 @ 10 كجم
|
نموذج:
MD30-60 @ 20 كجم
|
نموذج:
MD30-60 @ 30 كجم
|
نموذج:
MD30-60 @ 50 كجم
|
|
| الضغط / كجم |
المقاومة / kΩ |
الضغط / كجم |
المقاومة / kΩ |
الضغط / كجم |
المقاومة / kΩ |
الضغط / كجم |
المقاومة / kΩ |
| 1 |
8.41 |
2 |
5.31 |
3 |
12.74 |
5 |
8.06 |
| 2 |
4.89 |
3 |
2.65 |
6 |
6.38 |
10 |
4.45 |
| 3 |
3.38 |
5 |
1.97 |
9 |
4.34 |
15 |
3.34 |
| 4 |
2.73 |
7 |
1.59 |
12 |
3.54 |
20 |
2.79 |
| 5 |
2.30 |
9 |
1.40 |
15 |
3.08 |
25 |
2.44 |
| 6 |
2.08 |
10 |
1.26 |
18 |
2.78 |
30 |
2.19 |
| 7 |
1.78 |
13 |
1.18 |
21 |
2.53 |
35 |
2.01 |
| 8 |
1.61 |
15 |
1.13 |
24 |
2.37 |
40 |
1.87 |
| 9 |
1.49 |
17 |
1.08 |
27 |
2.22 |
45 |
1.77 |
| 10 |
1.40 |
20 |
1.05 |
30 |
2.12 |
50 |
1.69 |
الدائرة المرجعية
تعليمات
- مستشعر مرن من سلسلة MD30-60 هو مكون غير قطبي ، ولا يوجد اتجاه في الدائرة ؛
- عند الاستخدام ، يرجى وضع المنطقة الحساسة للضغط الخاصة بالمستشعر على سطح ثابت ومستوٍ.استخدام المستشعر على سطح منحني أو غير منتظم سيجعل المستشعر موصلًا مبدئيًا ، أي في حالة "استجابة" عندما لا يكون هناك ضغط ؛في هذه الحالة ، لا يزال بإمكان مقاومة خرج المستشعر الاستجابة لتغيرات الضغط ، ولم تعد العلاقة المقابلة قابلة للتطبيق على ورقة البيانات المرجعية ؛
- إذا كان السطح الداعم والسطح المطبق بالقوة عبارة عن أسطح صلبة وصلبة ، وكان سطح التلامس أكبر من المنطقة الحساسة للحساس ، بسبب هيكل المستشعر نفسه ، فقد تكون استجابة الضغط صغيرة وغير مستقرة.يجب لصق وسادة مطاطية ناعمة مستديرة بمركز المنطقة الحساسة ، ويكون القطر أصغر قليلاً من المنطقة الحساسة ، ويجب أن تكون المنطقة أكبر من 60٪ من مساحة المنطقة الحساسة ؛
- يمكنك استخدام شريط على الوجهين لتثبيت المستشعر على السطح الداعم.انتبه إلى أن السطح الداعم نظيف ومرتب قبل اللصق.يوصى باستخدام شريط على الوجهين ماركة 3M ؛تقديم خدمات مخصصة ؛
- بعد الضغط على المستشعر والحفاظ على الضغط ، تنحرف قيمة مقاومة الخرج قليلاً بمرور الوقت ، عادةً في غضون 5٪.يمكن تقليل هذا الخطأ بطريقة معايرة التوقيت.في عملية المعايرة ، يكون وقت الانتظار بعد الضغط متسقًا مع وقت الانتظار في التطبيقات الفعلية.نظرًا لاختلاف حالة قوة المستشعر في سيناريوهات التطبيق المختلفة ، فمن المستحسن أن يقوم المستخدم بترتيب المستشعر وفقًا لسيناريو التطبيق الفعلي واختبار معلمات الانجراف بأنفسهم.
الإعلانات
- عند استخدام المستشعر ، حاول جعل الحمل مستلمًا بالتساوي وتجنب الاتصال المباشر مع المستشعر بواسطة الأشياء الحادة ؛
- سيؤدي الاستخدام المفرط إلى تقليل أداء المستشعر أو حتى تدمير المستشعر ؛
- طرف المستشعر مصنوع من مادة نحاسية ومطلية بالقصدير ، ويمكن لحام الرصاص وفقًا للاحتياجات.وتجدر الإشارة إلى أن درجة حرارة اللحام يجب ألا تكون عالية جدًا ، ويوصى بألا تتجاوز 300 درجة مئوية ، ويجب ألا يتجاوز وقت التلامس ثانية واحدة ، وذلك لمنع درجة الحرارة المرتفعة من الذوبان وتشويه طبقة الفيلم السفلية .
