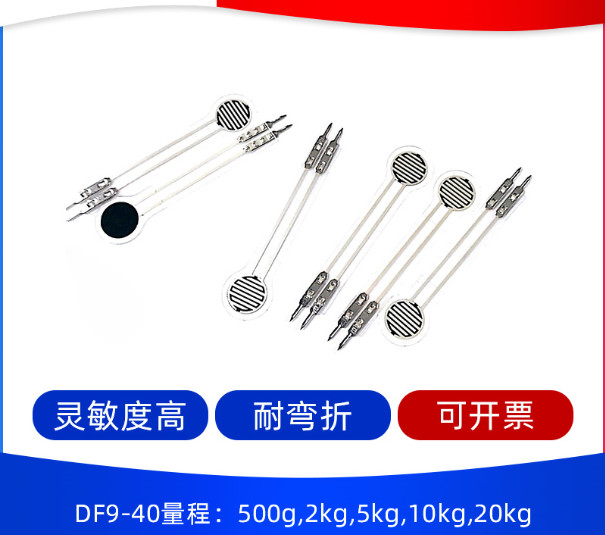

جهاز استشعار الضغط المرن من فيلم رقيق DF9-40 Series
الوصف
سلسلة DF9-40 مستشعر ضغط فيلم رقيق مرن هو نوع جديد من المستشعر مع حقوق الملكية الفكرية المستقلة لتكنولوجيا مستشعر الضغط المرن.يتم طباعتها على مادة رقيقة مرنة ذات تماسك قوي، مقاومة الانحناء والحساسية العالية من المواد النانوية الوظيفية المرنة، لتحقيق حساسية عالية للكشف عن الضغط.
جهاز استشعار الضغط من فيلم رقيق هو جهاز استشعار مقاوم. تقل مقاومة الإخراج مع زيادة الضغط على سطح جهاز الاستشعار.يمكن قياس الضغط من خلال علاقة ضغط-مقاومة محددةوهي مناسبة لسيناريوهات قياس الضغط على الأسطح المرنة، ويمكن استخدامها على نطاق واسع فيالمنزل الذكي، الإلكترونيات الاستهلاكية، إلكترونيات السيارات، المعدات الطبية، التحكم الصناعي، الروبوتات الذكية ومجالات أخرى.
سلسلة DF9-40 لديها حاليًا 500g و 2kg و 5kg و 10kg و 20kg وغيرها من نماذج النطاق المختلف.
الخصائص
Ø رقيقة جداً،سمك أقل من 0.3 ملم
Ø استجابة سريعة
Ø عمر طويل، اجتاز اختبار الضغط لأكثر من مليون مرة
دورة الكشف بسيطة وسهلة التكامل والتطبيق
يمكن تخصيص ملف مستشعر
Ø يمكن تخصيص معايير نطاق الاستشعار
Ø تمت المصادقة على RoHS

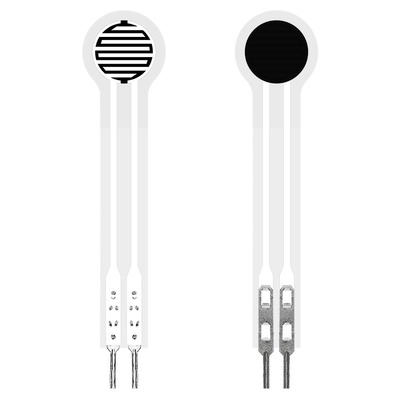

معايير المنتج
| الشعار | الحجم ((ملم) |
| الطول | 45.7 |
| العرض | 10 |
| المنطقة الحساسة | φ75 |
| مسافة الدبوس | 2.54 |
| التسامح | 0.2 |
مؤشر الأداء
| النموذج | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| النطاق | 0 ~ 500 غرام | 0 ~ 2 كجم | 0~5 كجم | 0~10 كجم | 0~20 كجم |
| سمك | ≤0.3 ملم | ||||
| البعد | انظر المواصفات ووصف الحجم | ||||
| نقطة الاستجابةالملاحظة1 | ≤ 20 غرام | ≤ 300 غرام | ≤ 700 غرام | ||
| التكرار | ± 5٪ ((50٪ محمل) | ||||
| الاتساقالملاحظة2 | ± 10% ((حزمة من نفس النموذج) | ||||
| التهاب النفس | +15٪ (RF + - RF-) / RF + | ||||
| المدى الطويل | > مليون مرة | ||||
| المقاومة الاولى | > 10MΩ ((غير محمل) | ||||
| وقت الاستجابة | < 1 ثانية | ||||
| وقت الاستئناف | < 15 ثانية | ||||
| فولتاج الاختبار | القيمة النموذجية DC 3.3V | ||||
| درجة حرارة العمل | -20 درجة مئوية - 60 درجة مئوية | ||||
| إم إيه | لا يوجد منتج | ||||
| الـ ESD | عدم الحساسية | ||||
ورقة مرجعية للبيانات
|
الطراز: DF9-40@500g |
الطراز: DF9-40@2kg |
الطراز: DF9-40@5kg |
الطراز: DF9-40@10kg |
الطراز: DF9-40@20kg |
|||||
| الضغط/كيلوغرام | المقاومة/kΩ | الضغط/كيلوغرام | المقاومة/kΩ | الضغط/كيلوغرام | المقاومة/kΩ | الضغط/كيلوغرام | المقاومة/kΩ | الضغط/كيلوغرام | المقاومة/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
