مستشعر ضغط فيلم مرن فريد من نوعه نعل داخلي ذكي من نوع موصل الجهد متعدد النقاط
الوصف

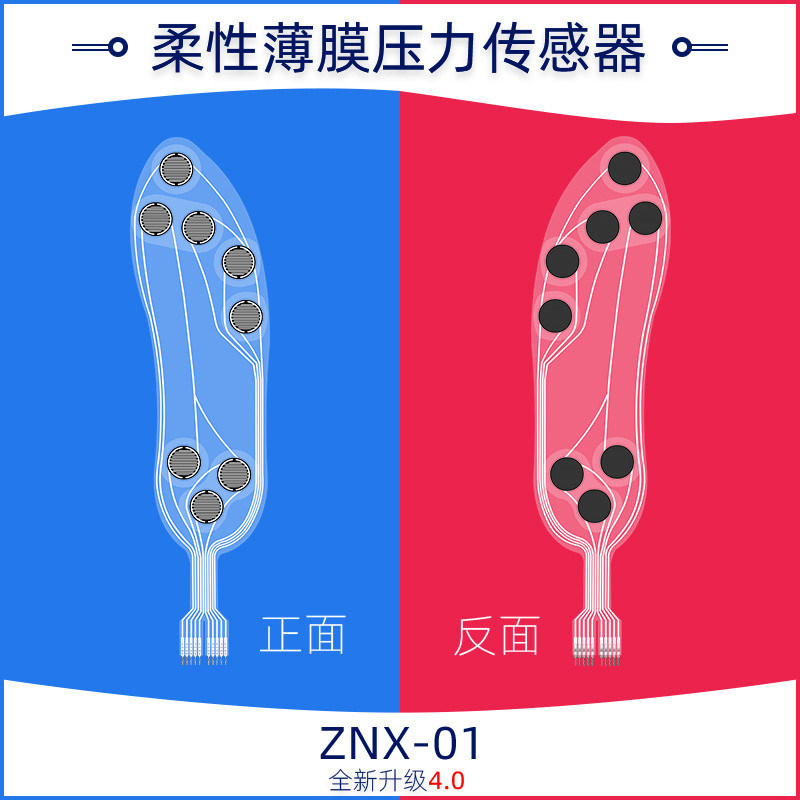

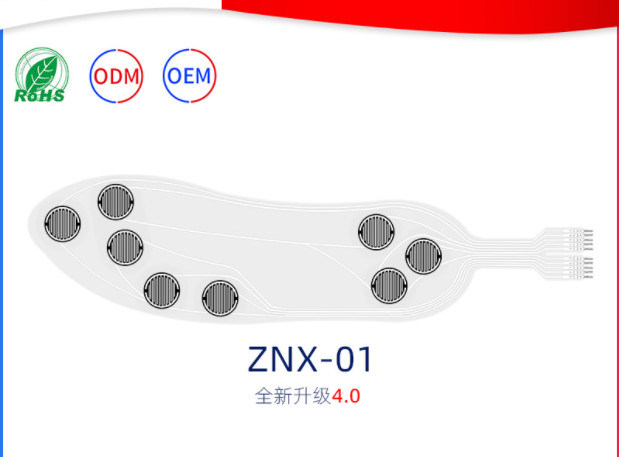

مستشعر ضغط الفيلم المرن ZNX-01هو نوع جديد من المستشعرات التي تستخدم تقنية استشعار الضغط المرنة مع حقوق الملكية الفكرية المستقلة. يطبع مواد نانو وظيفية مرنة ذات التصاق قوي ومقاومة للانحناء وحساسية عالية على مواد مرنة وخفيفة. ، بحيث يمكنها تحقيق كشف عالي الحساسية لتوزيع ضغط باطن القدم.
مستشعر ضغط الفيلم المرن ZNX-01 هو مستشعر مقاوم. تقل المقاومة الخارجة كلما زاد الضغط المطبق على سطح المستشعر. من خلال علاقة ضغط-مقاومة محددة ، يمكن قياس الضغط. قم بتعيين مستشعر ZNX-01 للوحيد ، يمكنه اكتشاف ضغط باطن القدم عندما يكون جسم الإنسان واقفًا ويمشي ، ويمكن استخدام بيانات الكشف لتحليل ضغط باطن القدم.
الميزات
Ø فائق النعومة ، سمك أقل من 0.3 مم
Ø سهل الدمج
Ø سرعة استجابة سريعة ودقة عالية
Ø عمر افتراضي طويل ، اجتاز اختبار الضغط لأكثر من مليون مرة
Ø إشارة الإخراج سهلة الكشف
Ø مقاوم للماء والرطوبة والتهوية
مؤشر الأداء
| نموذج | ZNX-01 |
| النطاق | 0 ~ 10 كجم |
| السماكة | ≤0.45mm |
| البعد | انظر وصف مواصفات الحجم (قابلة للتخصيص) |
| نقطة الاستجابةملحوظة1 | ≤400g |
| المتانة | ＞ مليون مرة |
| المقاومة الأولية | ＞ 10MΩ (غير محمل) |
| وقت الاستجابة | ＜1ms |
| وقت الاستئناف | ＜15ms |
| جهد الاختبار | القيمة النموذجية DC 3.3V |
| درجة حرارة التشغيل | -20℃ ～ 60℃ |
| التداخل الكهرومغناطيسي | لا يوجد إنتاج |
| التفريغ الكهروستاتيكي | عدم الحساسية |

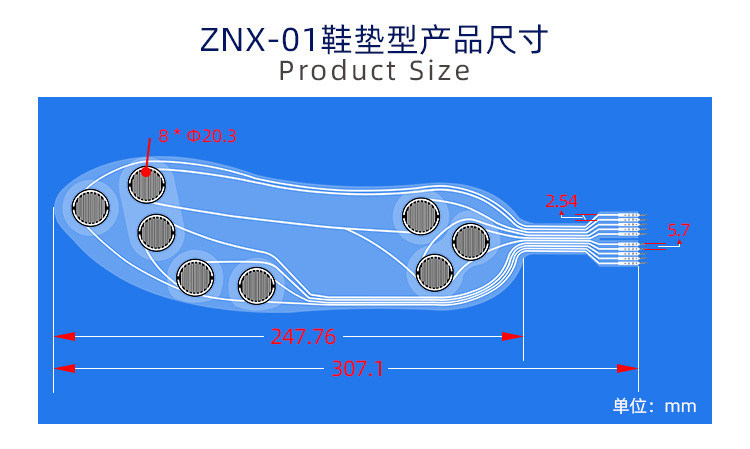

| الشعار | الطول | العرض | المنطقة الحساسة | دبوس الملعب | التسامح |
| الحجم (مم) | 307 | 85 | 8 * φ20 | 2.54 | 0.2 |
1. مستشعر ضغط الفيلم الرقيق المرن ZNX-01 هو مكون غير قطبي ، لا توجد اتجاهية في الدائرة； عند الاستخدام ، يرجى وضع منطقة استشعار الضغط للمستشعر على سطح ثابت ومسطح. سيؤدي استخدام المستشعر على سطح منحني أو غير منتظم إلى جعل المستشعر موصلًا في البداية ، أي في حالة "الاستجابة" عندما لا يكون هناك ضغط； في هذه الحالة ، لا تزال مقاومة خرج المستشعر قادرة على الاستجابة لتغيرات الضغط ، والعلاقة المقابلة لم تعد قابلة للتطبيق على ورقة البيانات المرجعية ؛
2. إذا كان السطح الداعم والسطح المطبق للقوة كلاهما أسطح صلبة وصلبة ، وكانت مساحة التلامس أكبر من المنطقة الحساسة للمستشعر ، فبسبب الهيكل الخاص بالمستشعر ، قد تكون استجابة الضغط صغيرة وغير مستقرة. يجب إرفاق وسادة مطاطية ناعمة مستديرة بمركز المنطقة الحساسة ، ويكون القطر أصغر قليلاً من المنطقة الحساسة ، ويجب أن تكون المساحة أكبر من 60٪ من مساحة المنطقة الحساسة ؛
3. يمكنك استخدام شريط مزدوج الجوانب لتثبيت المستشعر على السطح الداعم. انتبه إلى أن السطح الداعم مرتب ونظيف قبل اللصق. يوصى باستخدام شريط مزدوج الجوانب من العلامة التجارية 3M ؛ توفير خدمات مخصصة ؛
4. بعد تعرض المستشعر للإجهاد والحفاظ على الضغط ، ستنجرف قيمة المقاومة الخارجة قليلاً بمرور الوقت ، وعادة ما تكون في حدود 5٪. يمكن تقليل هذا الخطأ عن طريق طريقة المعايرة الزمنية. في عملية المعايرة ، يكون وقت الانتظار بعد تطبيق الضغط متسقًا مع وقت الانتظار في التطبيقات الفعلية. نظرًا لأن حالة قوة المستشعر مختلفة في سيناريوهات التطبيق المختلفة ، يوصى بأن يقوم المستخدم بترتيب المستشعر وفقًا لسيناريو التطبيق الفعلي واختبار معلمات الانجراف بنفسه.
