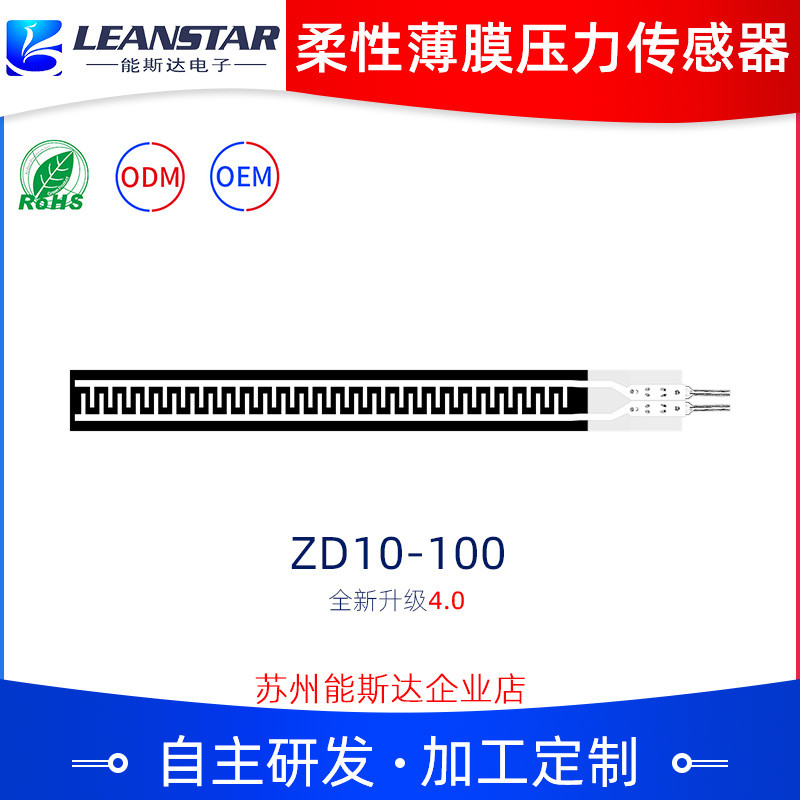

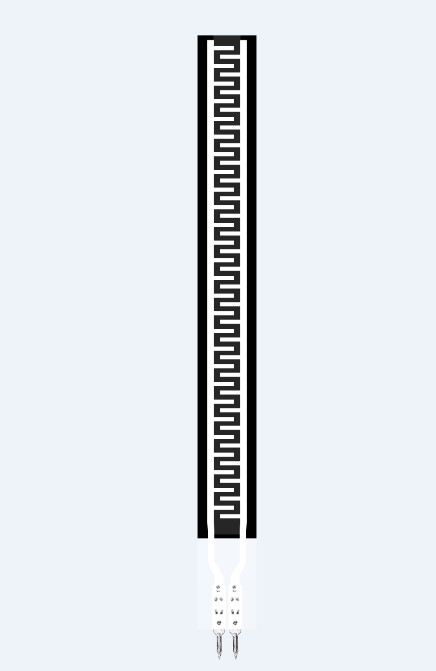

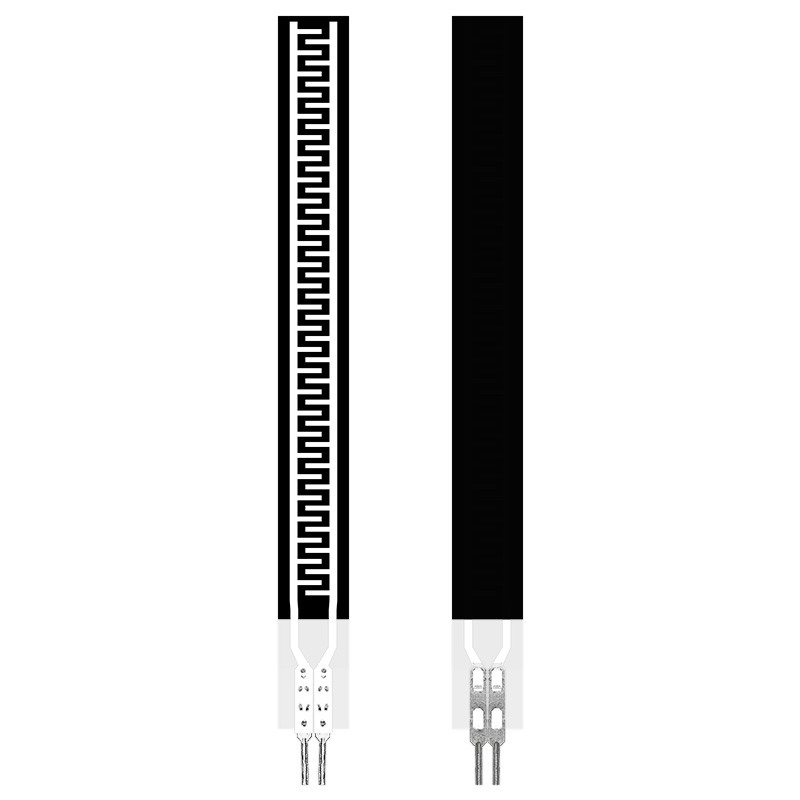

مستشعر ضغط الغشاء الرقيق المرن ZD10-100 لتجربة أفضل لحياة أفضل
الوصف
مستشعر الضغط بالغشاء الرقيق المرن ZD10-100 هو نوع جديد من المستشعرات يتمتع بحقوق ملكية فكرية مستقلة لتقنية مستشعرات الضغط المرنة. تتم طباعته على مادة رقيقة مرنة ذات التصاق قوي ومقاومة للانحناء وحساسية عالية للمواد النانوية الوظيفية المرنة، وذلك لتحقيق حساسية عالية للكشف عن الضغط.
مستشعر ضغط الغشاء المرن هو مستشعر مقاوم. تقل المقاومة الخارجة كلما زاد الضغط المطبق على سطح المستشعر. يمكن قياس الضغط من خلال علاقة محددة بين الضغط والمقاومة.
يستخدم ZD10-100 بشكل أساسي للكشف عن الضغط الصغير في منطقة معينة. نقطة الاستجابة الخاصة به منخفضة تصل إلى أقل من 50 جرامًا، والتي يمكنها اكتشاف تشغيل الضغط وتغير الضغط على سطح مستشعر ZD10-100 بشكل فعال. يمكن استخدامه على نطاق واسع في المنازل الذكية والإلكترونيات الاستهلاكية وإلكترونيات السيارات وغيرها من المجالات.
الميزات
Ø رقيق للغاية، بسمك أقل من 0.3 مم
Ø عبوة مقاومة للماء مرنة
Ø مقاومة الانحناء
Ø استجابة سريعة
Ø عمر طويل، اجتاز اختبار الضغط لأكثر من مليون مرة
Ø من السهل اكتشاف الإشارة الخارجة
Ø طول المنتج وحجمه وحزمة الدبوس وما إلى ذلك قابلة للتخصيص.
Ø يمكن تخصيص معلمات نطاق المستشعر
مؤشر الأداء
| الموديل |
ZD10-100 |
| النطاق |
0~500g |
| السماكة |
≤0.3mm |
| الأبعاد |
انظر المواصفات ووصف الحجم |
| نقطة الاستجابة1 |
≤50g |
| التكرار |
±5%(50% محمل) |
| الاتساق2 |
±15%(دفعة من نفس الموديل) |
| التباطؤ |
+10% (RF+ - RF-)/RF+ |
| المتانة |
＞مليون مرة |
| المقاومة الأولية |
＞10MΩ(غير محمل) |
| وقت الاستجابة |
＜1ms |
| وقت الاستئناف |
＜15ms |
| جهد الاختبار |
القيمة النموذجية DC 3.3V |
| درجة حرارة التشغيل |
-20℃ ~ 60℃ |
| EMI |
لا يوجد إنتاج |
| ESD |
عدم الحساسية |
ورقة مرجعية للبيانات
| الموديل |
الضغط/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
المقاومة/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
ملاحظة: يتم رسم المنحنى في الأيقونة من البيانات المقاسة في ظل ظروف معينة. علاقة المنحنى هي للإشارة فقط. يجب اختبار البيانات الفعلية بعد التثبيت وفقًا للتطبيق المحدد.

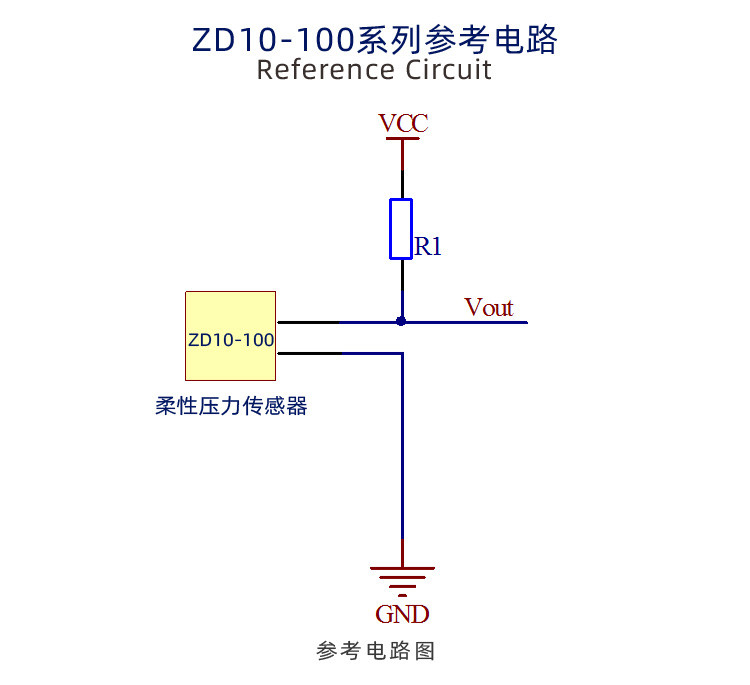

الدائرة المرجعية
تعليمات
- مستشعر الضغط المرن ZD10-100 هو مكون غير قطبي، لا توجد اتجاهية في الدائرة;
- عند الاستخدام، يرجى وضع منطقة استشعار الضغط للمستشعر على سطح ثابت ومسطح. سيؤدي استخدام المستشعر على سطح منحني أو غير منتظم إلى جعل المستشعر موصلًا في البداية، أي في حالة "الاستجابة" عندما لا يكون هناك ضغط؛ في هذه الحالة، لا تزال مقاومة خرج المستشعر قادرة على الاستجابة لتغيرات الضغط، والعلاقة المقابلة لم تعد قابلة للتطبيق على ورقة البيانات المرجعية;
- إذا كان السطح الداعم وسطح تطبيق القوة كلاهما أسطح صلبة وصلبة، وكانت مساحة التلامس أكبر من حجم المستشعر (حجم المنطقة الحساسة للمستشعر 52 مم * 10 مم)، نظرًا لهيكل المستشعر نفسه، فقد تكون استجابة الضغط صغيرة وغير مستقرة. يجب لصق وسادة مطاطية ناعمة مستديرة في منتصف المنطقة الحساسة، ويكون القطر أصغر قليلاً من المنطقة الحساسة، ويجب أن تكون المساحة أكبر من 60٪ من مساحة المنطقة الحساسة;
- يمكنك استخدام شريط مزدوج الوجه لتثبيت المستشعر على السطح الداعم. انتبه إلى أن السطح الداعم نظيف ومرتب قبل اللصق. يوصى باستخدام شريط مزدوج الوجه من العلامة التجارية 3M؛ توفير خدمات مخصصة;
- بعد تعرض المستشعر للإجهاد والحفاظ على الضغط، ستنجرف قيمة المقاومة الخارجة قليلاً بمرور الوقت، وعادة ما تكون في حدود 5٪. يمكن تقليل هذا الخطأ عن طريق طريقة المعايرة الزمنية. في عملية المعايرة، يتوافق وقت الانتظار بعد تطبيق الضغط مع وقت الانتظار في التطبيقات الفعلية. نظرًا لأن حالة قوة المستشعر مختلفة في سيناريوهات التطبيقات المختلفة، يوصى بأن يقوم المستخدم بترتيب المستشعر وفقًا لسيناريو التطبيق الفعلي واختبار معلمات الانجراف بنفسه.
إعلانات
- عند استخدام المستشعر، حاول جعل الحمل المستلم موزعًا بالتساوي وتجنب الاتصال المباشر بالأشياء الحادة بالمستشعر;
- سيؤدي الاستخدام الزائد للنطاق إلى تقليل أداء المستشعر أو حتى تدمير المستشعر;
- طرف المستشعر مصنوع من مادة مطلية بالنحاس والقصدير، ويمكن لحام الرصاص وفقًا للاحتياجات. تجدر الإشارة إلى أنه يجب ألا تكون درجة حرارة اللحام مرتفعة جدًا، ويوصى بألا تتجاوز 300 درجة مئوية، ويجب ألا يتجاوز وقت التلامس ثانية واحدة، وذلك لمنع ارتفاع درجة الحرارة من إذابة وتشوه ركيزة الغشاء.
