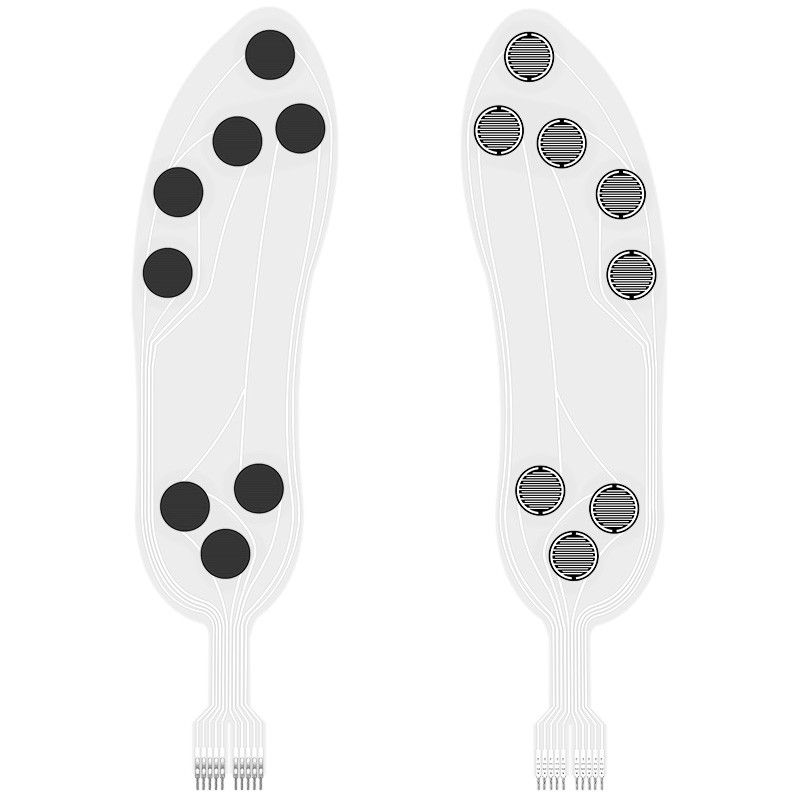

مستشعر ضغط الفيلم المرن الذكي، نعل داخلي ذكي، مستشعر متعدد النقاط من نوع المقاوم المتغير
الوصف
ZNX-01 مستشعر ضغط الفيلم المرنهو نوع جديد من المستشعرات التي تستخدم تقنية استشعار الضغط المرنة مع حقوق الملكية الفكرية المستقلة. يطبع مواد نانو وظيفية مرنة ذات التصاق قوي ومقاومة للانحناء وحساسية عالية على مواد مرنة وخفيفة. بحيث يمكنه تحقيق كشف عالي الحساسية لتوزيع ضغط باطن القدم.
مستشعر ضغط الفيلم المرن ZNX-01 هو مستشعر مقاوم. تقل المقاومة الخارجة كلما زاد الضغط المطبق على سطح المستشعر. من خلال علاقة ضغط-مقاومة محددة، يمكن قياس الضغط. قم بتعيين مستشعر ZNX-01 للقدم، يمكنه اكتشاف ضغط باطن القدم عندما يقف ويمشي جسم الإنسان، ويمكن استخدام بيانات الكشف لتحليل ضغط باطن القدم.

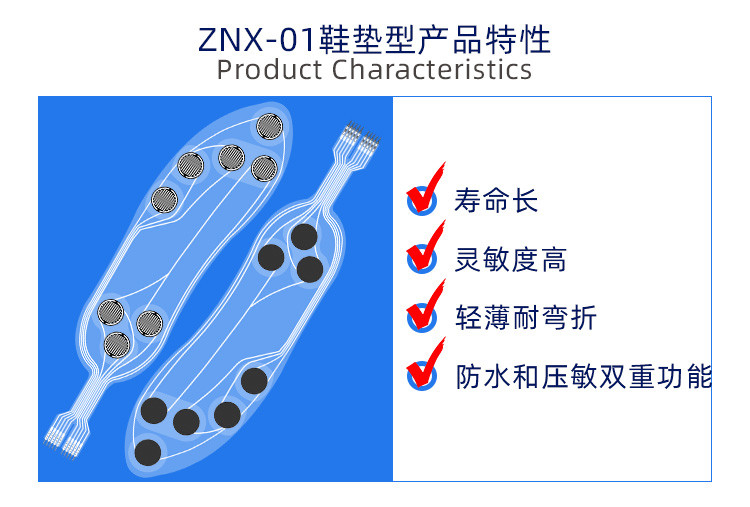

الميزات
Ø فائق النعومة، سمك أقل من 0.3 مم
Ø سهل الدمج
Ø سرعة استجابة سريعة ودقة عالية
Ø عمر افتراضي طويل، اجتاز اختبار الضغط لأكثر من مليون مرة
Ø من السهل اكتشاف الإشارة الخارجة
Ø مقاوم للماء والرطوبة والتهوية
مؤشر الأداء
| الموديل | ZNX-01 |
| النطاق | 0~10 كجم |
| السماكة | ≤0.45mm |
| الأبعاد | انظر وصف مواصفات الحجم (قابلة للتخصيص) |
| نقطة الاستجابةملاحظة1 | ≤400g |
| المتانة | ＞مليون مرة |
| المقاومة الأولية | ＞10MΩ(غير محمل) |
| وقت الاستجابة | ＜1ms |
| وقت الاستئناف | ＜15ms |
| جهد الاختبار | القيمة النموذجية DC 3.3V |
| درجة حرارة التشغيل | -20℃ ～ 60℃ |
| التداخل الكهرومغناطيسي | لا يوجد |
| التفريغ الكهروستاتيكي | عدم الحساسية |

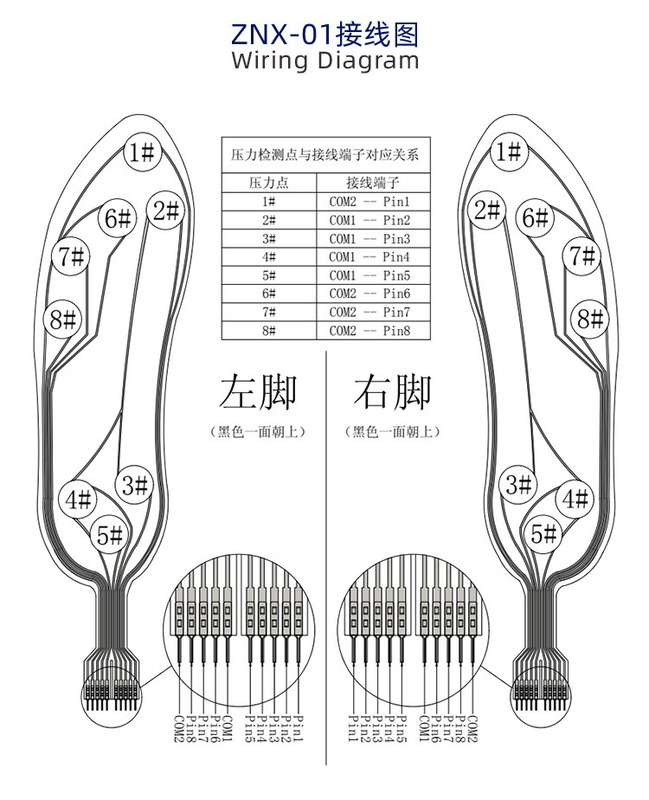

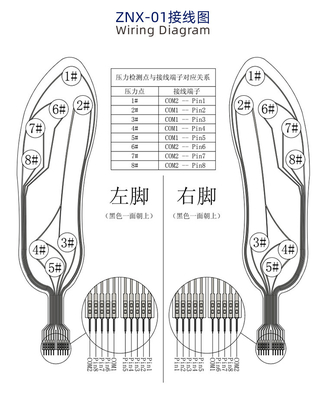

| الشعار | الطول | العرض | المنطقة الحساسة | تباعد الدبابيس | التسامح |
| الحجم (مم) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1. مستشعر ضغط الفيلم الرقيق المرن ZNX-01 هو مكون غير قطبي، لا توجد اتجاهية في الدائرة； عند الاستخدام، يرجى وضع منطقة استشعار الضغط الخاصة بالمستشعر على سطح ثابت ومسطح. سيؤدي استخدام المستشعر على سطح منحني أو غير منتظم إلى جعل المستشعر موصلاً في البداية، أي في حالة "الاستجابة" عندما لا يكون هناك ضغط； في هذه الحالة، لا تزال مقاومة خرج المستشعر قادرة على الاستجابة لتغيرات الضغط، والعلاقة المقابلة لم تعد قابلة للتطبيق على ورقة البيانات المرجعية؛
2. إذا كان السطح الداعم والسطح المطبق للقوة كلاهما أسطح صلبة وصلبة، وكانت مساحة التلامس أكبر من المنطقة الحساسة للمستشعر، فبسبب الهيكل الخاص بالمستشعر، قد تكون استجابة الضغط صغيرة وغير مستقرة. يجب إرفاق وسادة مطاطية ناعمة مستديرة بمركز المنطقة الحساسة، ويكون القطر أصغر قليلاً من المنطقة الحساسة، ويجب أن تكون المساحة أكبر من 60٪ من مساحة المنطقة الحساسة؛
3. يمكنك استخدام شريط مزدوج الوجه لإصلاح المستشعر على السطح الداعم. انتبه إلى أن السطح الداعم نظيف ومرتب قبل اللصق. يوصى باستخدام شريط 3M مزدوج الوجه؛ توفير خدمات مخصصة؛
4. بعد تعرض المستشعر للإجهاد والحفاظ على الضغط، ستنجرف قيمة المقاومة الخارجة قليلاً بمرور الوقت، وعادة ما تكون في حدود 5٪. يمكن تقليل هذا الخطأ عن طريق طريقة المعايرة الزمنية. في عملية المعايرة، يتوافق وقت الانتظار بعد تطبيق الضغط مع وقت الانتظار في التطبيقات الفعلية. نظرًا لأن حالة قوة المستشعر مختلفة في سيناريوهات التطبيق المختلفة، يوصى بأن يقوم المستخدم بترتيب المستشعر وفقًا لسيناريو التطبيق الفعلي واختبار معلمات الانجراف بنفسه.
