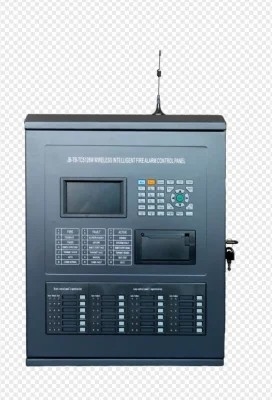

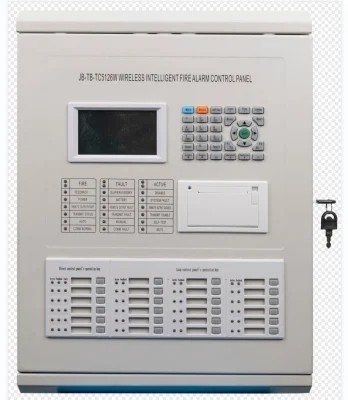

لوحة تحكم إنذار الحريق اللاسلكية الذكية لسلامة الفنادق / المباني / المدارس (128 نقطة موقع)
مقدمة
لوحة التحكم في إنذار الحريق اللاسلكية الذكية JB-TB-TC5126W هي جيل جديد من لوحات التحكم في إنذار الحريق اللاسلكية المتكاملة الذكية المصممة والمطورة في إطار تحقيق شركتنا الكامل لمتطلبات سوق الحماية من الحرائق، وتلخيص خبرة الشركة في مجال الهندسة الحرائق لسنوات عديدة، وتلبية كاملة لمتطلبات GB4717-2005 لوحة التحكم في إنذار الحريق، GA1151-2014 المتطلبات العامة لوظيفة الاتصال اللاسلكي لنظام إنذار الحريق و GB16806-2006 نظام التحكم في ربط الحريق.
تعتمد لوحة التحكم هيكلًا مثبتًا على الحائط وتصميمًا معياريًا، ولها مواصفات الوظائف الكاملة والموثوقية العالية والتكوين المرن. يعتمد النظام شاشة LCD ملونة، وهي سهلة التشغيل والتعلم والاستخدام. يمكن توصيل لوحة التحكم هذه بنقاط الإنذار عن طريق اللاسلكي. يمكن مطابقة لوحة التحكم في إنذار الحريق اللاسلكية الذكية JB-TB-TC5126W مع أجهزة الكشف عن الحرارة اللاسلكية من نوع النقطة، وأجهزة الكشف عن الدخان اللاسلكية، و MCP، وأجهزة الكشف عن الغازات القابلة للاشتعال اللاسلكية، وما إلى ذلك التي تنتجها شركتنا حسب الحاجة لتلبية الاحتياجات المختلفة للهندسة الحرائق. يرجى قراءة هذا الدليل بعناية قبل استخدام وتشغيل لوحة التحكم هذه. بعد التشغيل والقبول، يجب على شخص خاص العناية بهذا الدليل والاحتفاظ به بشكل صحيح للرجوع إليه في المستقبل!

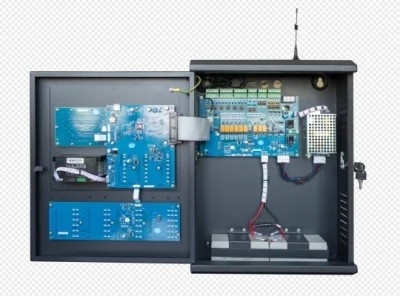

مقدمة لمكونات لوحة التحكم
لكي تتعرف على لوحة التحكم بشكل أفضل، نقدم بإيجاز المكونات الرئيسية للوحة التحكم:
·رئيسيوحدة التحكم
تكون لوحة التحكم الرئيسية مسؤولة عن تحليل ومعالجة بيانات المعلومات التي تنقلها المكونات الأخرى في النظام، ووفقًا لنتائج تحليل البيانات، تأمر المكونات الأخرى في النظام بتنفيذ الأوامر المقابلة، مثل التحكم في إنذار الصوت من مكبر الصوت، إلخ.
·وحدة العرض
توفر مكونات العرض واجهة الإخراج الرئيسية لمعلومات الإنذار، بالإضافة إلى واجهة الصيانة والاستعلام اليومية.
·وحدة المفاتيح
تُستخدم أزرار المصفوفة في لوحة التحكم، وهي مريحة جدًا للمستخدمين لإعداد النظام وصيانته.
·Pوحدة الطاقة
توفر وحدة إمداد الطاقة الطاقة لجميع معدات النظام، وتوفر إشارات خطأ الطاقة مثل خطأ الطاقة الرئيسي، وخطأ الطاقة الاحتياطية، وانخفاض جهد الطاقة الاحتياطية، ولديها قدرة جيدة على مقاومة التداخل.
·وحدة لاسلكية 470
يمكن للاتصال ثنائي الاتجاه المشفر 470MHzFSK الاتصال بـ 32 جهازًا لاسلكيًا.
·حلقةلوحة التحكم
يمكن توصيل لوحة التحكم هذه بـ 18 لوحة تحكم حلقة ذكية، والتي تتميز بأسلاك أقل وموثوقية عالية. يمكن ربط كل مفتاح تشغيل / إيقاف على لوحة بدء تشغيل التحكم في الحريق اليدوي بأي معدات حافلة متصلة بالنظام عن طريق التعريف، وإكمال التحكم في بدء / إيقاف تشغيل معدات ربط الحافلات، وبالتالي حل المشكلات المتأصلة في الأسلاك الهندسية وتكوين المعدات والتركيب والتصحيح لنظام الربط المتكامل للإنذار.
·لوحة التحكم المباشر
يمكن تجهيز لوحة التحكم هذه بلوحة تحكم مباشرة سلكية ثلاثية الاتجاهات، ولديها وظائف الكشف عن الدائرة المفتوحة والدائرة القصيرة لخط الإخراج، والتي يمكن أن تضمن موثوقية وحدة التحكم نفسها واتصالها بالمعدات الهامة إلى أقصى حد.
المواصفات الفنية الرئيسية
1 مصدر الطاقة
مصدر الطاقة الرئيسي: تيار متردد 220 فولت (3.5 أمبير) نطاق الجهد +10٪ ~ -15٪.
مصدر الطاقة الاحتياطي: بطارية حمض الرصاص 12 فولت / 3.3 أمبير ساعي 2 بطاريات.
2 بيئة التشغيل
درجة الحرارة: -10 درجة مئوية ~ +55 درجة مئوية.
الرطوبة: ≤95٪، غير متكثفة.
3 سعة المعدات
عدد الحلقات: حلقتان لاسلكيتان.
عدد المكونات في كل حلقة: 32 نقطة.
عدد شرائح الشبكة: 29.
4 متطلبات نظام الأسلاك
ناقل CAN: زوج ملتوي RVS بمساحة مقطعية ≥ 1.0 مم.
5 معلمات التردد اللاسلكي
قوة الإرسال:< 20dBm
مسافة الاتصال: ≤50 م
نطاق التردد: 470 ميجاهرتز
6 معايير التنفيذ
المعيار التنفيذي: GB4717-2005 لوحة التحكم في إنذار الحريق
GA 1151-2014 المتطلبات العامة لوظيفة الاتصال اللاسلكي لنظام إنذار الحريق
GB16806-2006 نظام التحكم في ربط الحريق
معالجة معلومات الخطأ والشاذ والفحص المنتظم
| رقم. | خطأ | السبب | الحل |
| 1 | لا يوجد عرض أو عرض غير طبيعي بعد بدء التشغيل |
أ. مصدر الطاقة غير طبيعي ب. ضعف الاتصال بكابل لوحة العرض |
أ. تحقق من مصدر الطاقة 24 فولت ب. تحقق من كابل التوصيل
|
| 2 | "فشل الطاقة الرئيسية" بعد بدء التشغيل |
أ. لا يوجد طاقة تيار متردد ب. انصهر فتيل التيار المتردد |
أ. تحقق من سلك التيار المتردد وقم بتوصيله ب. استبدل فتيل التيار المتردد (انظر الملصق للحصول على المعلمات) |
| 3 | بعد بدء التشغيل، يتم عرض "فشل الاستعداد". |
أ. التأمين مكسور ب. ضعف توصيل الخط ج. فقدان أو تلف البطارية |
أ. قم بتغيير أنبوب الأمان (انظر الملصق للحصول على المعلمات) ب. افتح صندوق الطاقة وتحقق من الموصلات ذات الصلة ج. بعد بدء التشغيل لأكثر من 8 ساعات تحت مصدر طاقة التيار المتردد، استبدل البطارية إذا تعذر التخلص من الخطأ. |
| 4 | لا يمكن تسجيل لوحة العرض الخارجية | خطأ في توصيل خط الاتصال أو سيئ |
تحقق من خط الطاقة وخط الاتصال الخاص بلوحة عرض الحريق
|
| 5 | لا تطبع |
أ. لم يتم تعيين الطباعة ب. ضعف توصيل كابل الطابعة ج. الطابعة مكسورة. |
أ. أعد تعيين الإعدادات ب. تحقق وقم بتوصيل جيدًا ج. قم بتغيير الطابعة |
| 6 | لا يوجد رد بعد الضغط على الزر اليدوي |
أ. حالة الحظر اليدوي ب. ضعف توصيل كابل قرص بدء تشغيل الحريق اليدوي |
أ. أعد تعيين وضع بدء التشغيل ب. تحقق وقم بتوصيل جيدًا |
| 7 | أعطال المعدات |
أ. انقطاع المعدات ب. تلف المعدات |
أ. تحقق من الاتصال ب. استبدال المعدات
|
| 8 | خطأ في الساعة، خطأ في التخزين، خطأ في الحلقة، إلخ. |
أ. تدخل بيئي ب. شيخوخة الأجزاء المقابلة |
أ. تحقق مما إذا كان التأريض في حالة جيدة ب. أبلغ قسم الخدمة الفنية لدينا |
