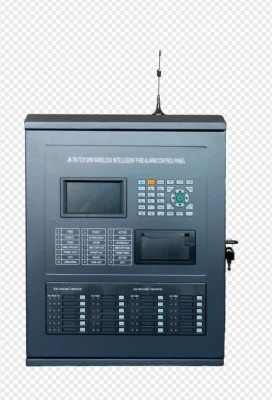

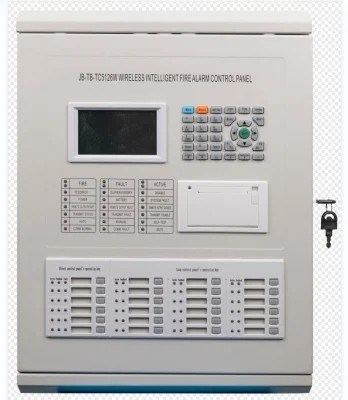

لوحة تحكم جهاز إنذار الحريق الذكي اللاسلكي للسلامة في الكتلة / المنزل / المدرسة ((موقع 64 نقطة)
مقدمة
The JB-TB-TC5126W wireless intelligent fire alarm control panel is a new generation of intelligent integrated wireless fire alarm control panel designed and developed under our company's full investigation of the fire protection market demand، تلخص خبرة الشركة في مجال الهندسة الحريقية في صناعة الحماية من الحرائق لسنوات عديدة ، وتلبية كاملة لمتطلبات لوحة التحكم في إنذار الحريق GB4717-2005 ،GA1151-2014 المتطلبات العامة لوظيفة الاتصال اللاسلكي لنظام إنذار الحريق ونظام تحكم ربط الحريق GB16806-2006.
تتبنى لوحة التحكم هيكلًا مثبتًا على الجدار وتصميمًا وحدويًا ، ولديها مواصفات الوظيفة الكاملة والموثوقية العالية والتكوين المرن. يعتمد النظام على شاشة LCD ملونة ،والتي سهلة التشغيلمن السهل تعلمها واستخدامها. يمكن ربط لوحة التحكم هذه مع نقاط الإنذار عن طريق وسيلة لاسلكية.يمكن أن يتم مطابقة JB-TB-TC5126W لوحة تحكم جهاز إنذار الحريق الذكي اللاسلكي مع أجهزة الكشف عن الحرارة اللاسلكية النوع النقطيأجهزة الكشف عن الغازات القابلة للاشتعال اللاسلكية، MCP، أجهزة الكشف عن الغازات القابلة للاشتعال اللاسلكية، الخ التي تنتجها شركتنا حسب الحاجة لتلبية الاحتياجات المختلفة للهندسة الحريق.الرجاء قراءة هذا الدليل بعناية قبل استخدام وتشغيل لوحة التحكم هذهبعد تشغيل واستقبال هذا الدليل يجب أن يعتني به شخص خاص ويتم الاحتفاظ به بشكل صحيح لاستعراض مستقبلي!

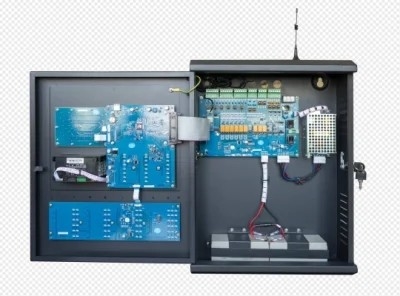

إدخال مكونات لوحة التحكم
من أجل أن تجعلك أكثر دراية لوحة التحكم، ما يلي مقدمة موجزة للمكونات الرئيسية لوحة التحكم:
·الرئيسيوحدة التحكم
لوحة التحكم الرئيسية مسؤولة عن تحليل ومعالجة بيانات المعلومات المرسلة من قبل المكونات الأخرى في النظام، ووفقا لنتائج تحليل البيانات،أمر المكونات الأخرى في النظام بتنفيذ الأوامر المقابلة، مثل إنذار صوتي للمكبرات الصوتية ، الخ
·وحدة العرض
يقدم مكون العرض واجهة الإخراج الرئيسية لمعلومات الإنذار ، وكذلك واجهة الصيانة اليومية والاستفسار.
·الوحدة الرئيسية
يتم استخدام أزرار المصفوفة في لوحة التحكم، وهو أمر مريح للغاية للمستخدمين لإعداد والحفاظ على النظام.
·Pوحدة القيادة
وحدة إمدادات الطاقة توفر الطاقة لمعدات النظام بأكملها، وتقدم إشارات خطأ الطاقة مثل خطأ الطاقة الرئيسية، خطأ الطاقة الاستعدادية وانخفاض الجهد الطاقة الاستعدادية،ولها قدرة جيدة على مكافحة التدخل.
·وحدة 470 اللاسلكية
الاتصالات ثنائية الاتجاه المشفرة 470MHzFSK يمكن أن تتواصل مع 32 جهاز لاسلكي.
· الحلقةلوحة التحكم
يمكن توصيل لوحة التحكم هذه بـ 18 لوحة تحكم حلقة ذكية، والتي لديها سلك أقل وموثوقية عالية.يمكن ربط كل مفتاح بدء/وقف على لوحة بدء التحكم اليدوي في الحريق مع أي معدات حافلة متصلة بالنظام حسب التعريف، وإكمال التحكم في بدء / وقف معدات ربط الحافلات ، وبالتالي حل المشاكل المتأصلة في الأسلاك الهندسية ،تكوين المعدات وتثبيت ونقض الأخطاء للنظام المتكامل لربط الإنذار.
· لوحة التحكم المباشرة
يمكن تجهيز لوحة التحكم هذه لوحة التحكم المباشرة ذات ثلاثة أسلاك ذات 6 اتجاهات، ولديها وظائف الكشف عن الدائرة المفتوحة والدائرة القصيرة لخط الخروج،والتي يمكن أن تضمن موثوقية وحدة التحكم نفسها وتوصيلها بالمعدات الهامة إلى أقصى حد.
المواصفات التقنية الرئيسية
1 مصدر طاقة
مصدر الطاقة الرئيسي: نطاق الجهد المتردد 220 فولت (3.5A) + 10٪ ~ 15٪.
مصدر الطاقة الاحتياطي: بطارية حمضية رصاص 12 فولت / 3.3Ah بطاريتين.
2 بيئة العمل
درجة الحرارة: -10°C ~ +55°C.
الرطوبة: ≤ 95%، غير مكثفة.
3 قدرة المعدات
عدد الحلقات: حلقتين لاسلكيتين
عدد المكونات في كل حلقة: 32 نقطة
عدد أجزاء الشبكة: 29.
متطلبات نظام الأسلاك
حافلة CAN: RVS زوج مشوه مع مساحة مقطع عرض ≥ 1.0mm.
5 معايير ترددات الراديو
طاقة الإرسال: < 20dBm
مسافة الاتصال: ≤50m
نطاق التردد: 470MHz
6 معايير التنفيذ
المعيار التنفيذي: لوحة تحكم إنذار الحريق GB4717-2005
GA 1151-2014 المتطلبات العامة لوظيفة الاتصال اللاسلكي لنظام إنذار الحريق
نظام تحكم ربط الحريق GB16806-2006
خطأ ومعالجة معلومات غير طبيعية والتحقق المنتظم
| لا، لا، لا | الخطأ | السبب | الحل |
| 1 | لا يوجد عرض أو عرض غير طبيعي بعد البدء |
A. إمدادات الطاقة غير طبيعية ب - اتصال سيء مع كابل لوحة العرض |
أ. تحقق من مصدر الطاقة 24 فولت ب. تحقق من كابل الاتصال
|
| 2 | "فشل الطاقة الرئيسية" بعد بدء التشغيل |
أ. لا توجد طاقة متغيرة ب - مصباح التيار المتردد قد احترق |
أ. تحقق وربط سلك التيار المتردد ب. استبدال فيوز التيار المتردد (انظر الملصق للمعلمات) |
| 3 | بعد بدء التشغيل، يتم عرض "فشل الاستعداد". |
أ. التأمين مكسور ب - اتصال خط سيء ج. فقدان البطارية أو تلفها |
أ. استبدال أنبوب الأمان (انظر الملصق للمعلمات) ب. فتح صندوق الطاقة والتحقق من الموصلات ذات الصلة ج. بعد تشغيل أكثر من 8 ساعات تحت إمدادات الطاقة المتغيرة، استبدال البطارية إذا كان العيب لا يمكن القضاء عليه. |
| 4 | لا يمكن تسجيل لوحة العرض الخارجية | خط الاتصال الخطأ أو سيئة |
تحقق من خط الطاقة وخط الاتصال من لوحة عرض النار
|
| 5 | لا تطبع |
أ. غير محددة للطباعة عليها ب - اتصال سيء للكابل الطابعة ج) الطابعة معطلة) |
أ. إعادة تعيين الإعدادات ب. تحقق وربط بشكل جيد ج. تغيير الطابعة |
| 6 | لا رد بعد الضغط على الزر اليدوي |
A. حالة الحظر اليدوي ب. اتصال سلبي للكابلات من قرص بدء إطلاق النار اليدوي |
أ. إعادة وضع بدء التشغيل ب. تحقق وربط بشكل جيد |
| 7 | فشل المعدات |
A.قطع الاتصال مع المعدات ب - المعدات تالفة |
أ. تحقق من الاتصال ب - استبدال المعدات
|
| 8 | خطأ الساعة، خطأ التخزين، خطأ الحلقة، الخ |
A. التدخل البيئي ب - شيخوخة الأجزاء المقابلة |
أ. تحقق مما إذا كانت الأرضية في حالة جيدة ب. إعلام قسم الخدمة التقنية لدينا |
