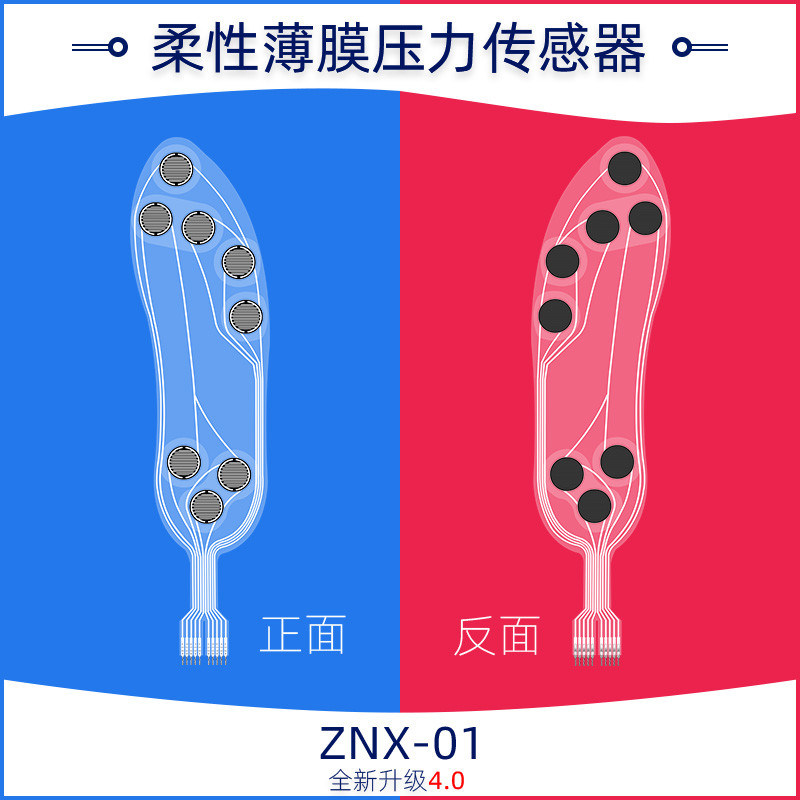

ZNX-01 مستشعر ضغط غشاء مرن نعل ذكي مستشعر متعدد النقاط من النوع المتغير
وصف

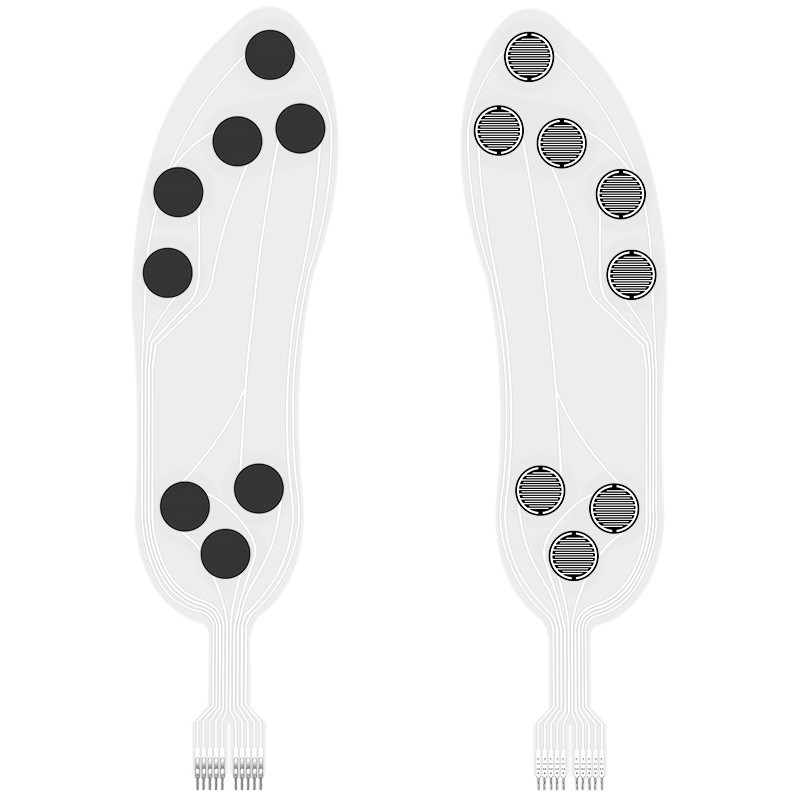

جهاز استشعار ضغط الفيلم المرن ZNX-01هو نوع جديد من أجهزة الاستشعار التي تستخدم تقنية استشعار الضغط المرنة مع حقوق الملكية الفكرية المستقلة.إنها تطبع مواد مرنة نانوية وظيفية مع التصاق قوي ومقاومة الانحناء وحساسية عالية على المواد المرنة والخفيفة.، بحيث يمكن تحقيق الكشف عن حساسية عالية لتوزيع الضغط الأخمصي.
مستشعر ضغط الفيلم المرن ZNX-01 هو مستشعر مقاوم.تنخفض مقاومة الخرج مع زيادة الضغط المطبق على سطح المستشعر.من خلال علاقة مقاومة ضغط محددة ، يمكن قياس الضغط.اضبط مستشعر ZNX-01 للنعل ، يمكنه اكتشاف الضغط الأخمصي عندما يقف جسم الإنسان ويمشي ، ويمكن استخدام بيانات الكشف لتحليل الضغط الأخمصي.
سمات
Ø فائقة النعومة ، سمك أقل من 0.3 مم
Ø سهل الدمج
Ø سرعة استجابة سريعة ودقة عالية
Ø عمر طويل ، اجتاز اختبار الصحافة لأكثر من مليون مرة
Ø من السهل اكتشاف إشارة الخرج
Ø مقاوم للماء ، مقاوم للرطوبة ، مسامي
مؤشر الأداء
| نموذج | ZNX-01 |
| نطاق | 0 ~ 10 كجم |
| سماكة | ≤0.45 ملم |
| البعد | انظر وصف مواصفات الحجم (قابل للتخصيص) |
| نقطة الاستجابةملاحظة1 | ≤400 جرام |
| متانة | ＞ مليون مرة |
| المقاومة الأولية | ＞ 10MΩ (غير محمل) |
| وقت الاستجابة | ＜ 1 مللي ثانية |
| وقت الاستئناف | ＜ 15 مللي ثانية |
| اختبار الجهد | القيمة النموذجية DC 3.3V |
| درجة حرارة التشغيل | -20 ℃ ～ 60 ℃ |
| EMI | لا توجد منتجات |
| ESD | عدم الحساسية |

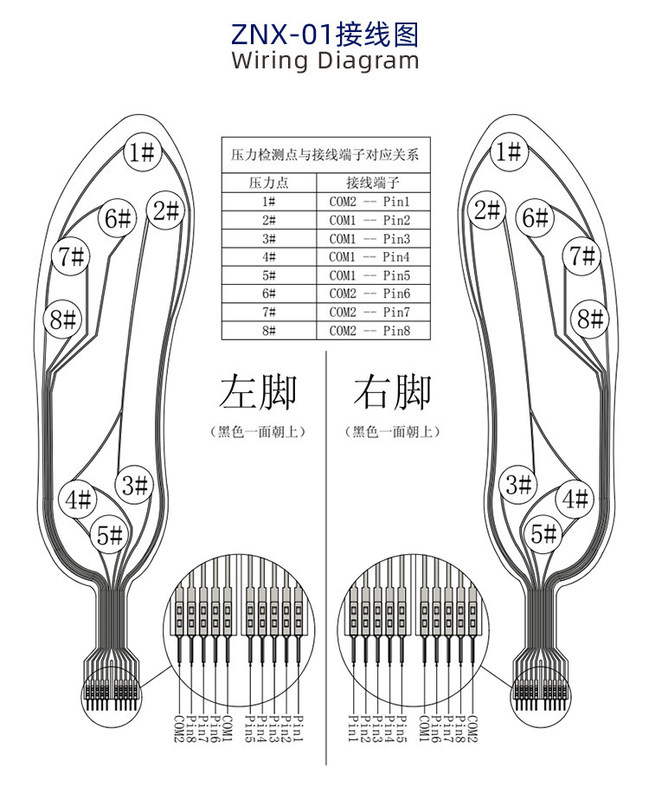

| شعار | الطول | العرض | منطقة حساسة | الملعب دبوس | تفاوت |
| الحجم (مم) | 307 | 85 | 8 * φ20 | 2.54 | 0.2 |
1.ZNX-01 حساس ضغط الغشاء الرقيق المرن هو مكون غير قطبي ، لا يوجد اتجاه في الدائرة ； عند الاستخدام ، يرجى وضع المنطقة الحساسة للضغط من المستشعر على سطح ثابت ومستوٍ.استخدام المستشعر على سطح منحني أو غير منتظم سيجعل المستشعر موصلًا مبدئيًا ، أي في حالة "استجابة" عندما لا يكون هناك ضغط ؛في هذه الحالة ، لا يزال بإمكان مقاومة خرج المستشعر الاستجابة لتغيرات الضغط ، ولم تعد العلاقة المقابلة قابلة للتطبيق على ورقة البيانات المرجعية ؛
2- إذا كان السطح الداعم وسطح تطبيق القوة عبارة عن أسطح صلبة وصلبة ، وكان سطح التلامس أكبر من المنطقة الحساسة للحساس ، نظرًا لهيكل المستشعر نفسه ، فقد تكون استجابة الضغط صغيرة وغير مستقرة.يجب لصق وسادة مطاطية ناعمة مستديرة بمركز المنطقة الحساسة ، ويكون القطر أصغر قليلاً من المنطقة الحساسة ، ويجب أن تكون المنطقة أكبر من 60٪ من مساحة المنطقة الحساسة ؛
3 يمكنك استخدام شريط على الوجهين لتثبيت المستشعر على السطح الداعم.انتبه إلى أن السطح الداعم نظيف ومرتب قبل اللصق.يوصى باستخدام شريط على الوجهين ماركة 3M ؛تقديم خدمات مخصصة ؛
4 بعد الضغط على المستشعر والحفاظ على الضغط ، تنحرف قيمة مقاومة الخرج قليلاً بمرور الوقت ، عادةً في غضون 5٪.يمكن تقليل هذا الخطأ بطريقة معايرة التوقيت.في عملية المعايرة ، يكون وقت الانتظار بعد الضغط متسقًا مع وقت الانتظار في التطبيقات الفعلية.نظرًا لاختلاف حالة قوة المستشعر في سيناريوهات التطبيق المختلفة ، فمن المستحسن أن يقوم المستخدم بترتيب المستشعر وفقًا لسيناريو التطبيق الفعلي واختبار معلمات الانجراف بأنفسهم.
