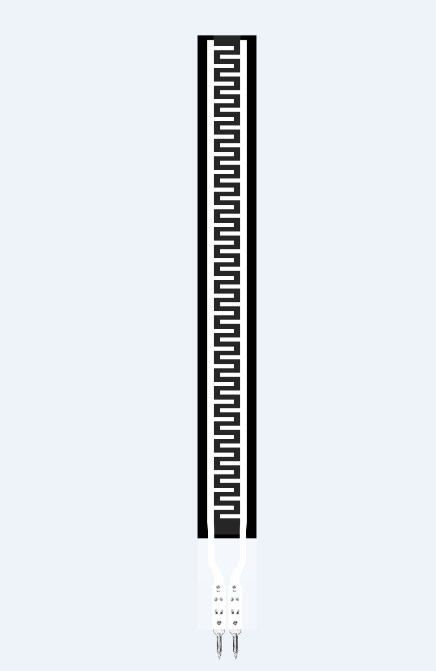

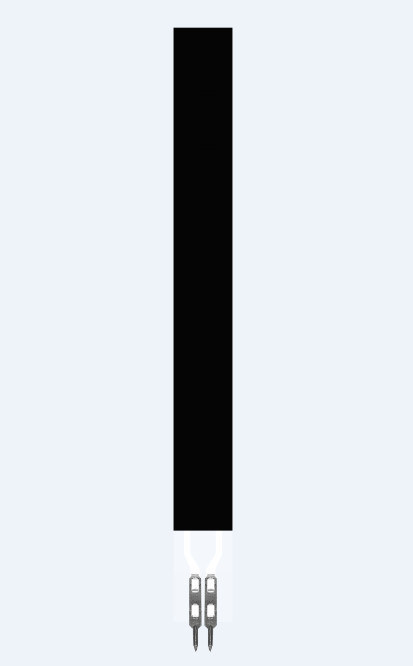

مستشعر ضغط غشاء رقيق مرن ZD10-100 لحياة أفضل
وصف
مستشعر ضغط الأغشية الرقيقة المرن ZD10-100 هو نوع جديد من أجهزة الاستشعار مع حقوق الملكية الفكرية المستقلة لتكنولوجيا مستشعر الضغط المرن.يتم طباعتها على مادة رقيقة مرنة مع التصاق قوي ومقاومة الانحناء وحساسية عالية من المواد الوظيفية النانو المرنة ، وذلك لتحقيق حساسية عالية للكشف عن الضغط.
مستشعر ضغط الفيلم المرن هو مستشعر مقاوم.تنخفض مقاومة الخرج مع زيادة الضغط المطبق على سطح المستشعر.يمكن قياس الضغط من خلال علاقة مقاومة ضغط محددة.
يستخدم ZD10-100 بشكل أساسي للكشف عن الضغط الصغير في منطقة معينة.تكون نقطة استجابتها منخفضة تصل إلى أقل من 50 جرامًا ، والتي يمكنها الكشف بشكل فعال عن مشغل الضغط وتغير الضغط على سطح مستشعر ZD10-100.يمكن استخدامها على نطاق واسع في المنزل الذكي والإلكترونيات الاستهلاكية وإلكترونيات السيارات وغيرها من المجالات
سمات
Ø نحيف للغاية ، سمك أقل من 0.3 مم
Ø حزمة مرنة مقاومة للماء
Ø مقاومة الانحناء
Ø استجابة سريعة
Ø عمر طويل ، اجتاز اختبار الضغط لأكثر من مليون مرة
Ø من السهل اكتشاف إشارة الخرج
Ø طول المنتج القابل للتخصيص ، الحجم ، حزمة الدبوس ، إلخ.
Ø يمكن تخصيص معلمات نطاق المستشعر
مؤشر الأداء
| نموذج | ZD10-100 |
| نطاق | 0 ~ 500 جرام |
| سماكة | ≤ 0.3 مم |
| البعد | انظر المواصفات ووصف الحجم |
| نقطة الاستجابة1 | ≤50 جرام |
| التكرار | ± 5٪ (تحميل 50٪) |
| التناسق2 | ± 15٪ (دفعة من نفس الطراز) |
| التباطؤ | + 10٪ (RF + - RF -) / RF + |
| متانة | ＞ مليون مرة |
| المقاومة الأولية | ＞ 10MΩ (غير محمل) |
| وقت الاستجابة | ＜ 1 مللي ثانية |
| وقت الاستئناف | ＜ 15 مللي ثانية |
| اختبار الجهد | القيمة النموذجية DC 3.3V |
| درجة حرارة التشغيل | -20 ℃ ~ 60 ℃ |
| EMI | لا توجد منتجات |
| ESD | عدم الحساسية |
ورقة مرجعية البيانات
| نموذج | الضغط / gf | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| ZD10-100 | المقاومة / KΩ | 10.29 | 5.34 | 3.98 | 3.32 | 2.98 | 2.82 | 2.66 | 2.55 | 2.47 | 2.43 |
ملاحظة: يتم رسم المنحنى في الرمز من البيانات المقاسة في ظل ظروف محددة.علاقة المنحنى للإشارة فقط.يجب اختبار البيانات الفعلية بعد التثبيت وفقًا للتطبيق المحدد.
