استجابة حساسة للغاية مرن مستشعر ضغط بغشاء رقيق مقاوم للضغط القلم الإلكتروني الصغير
وصف

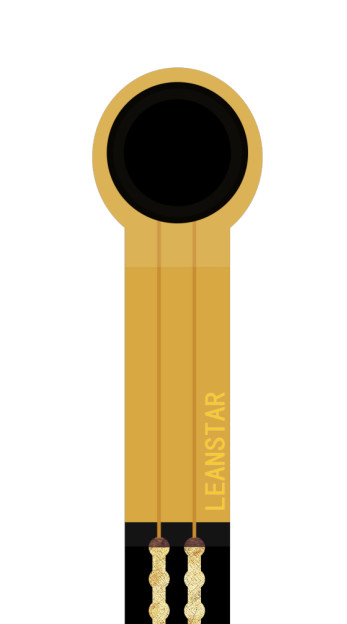

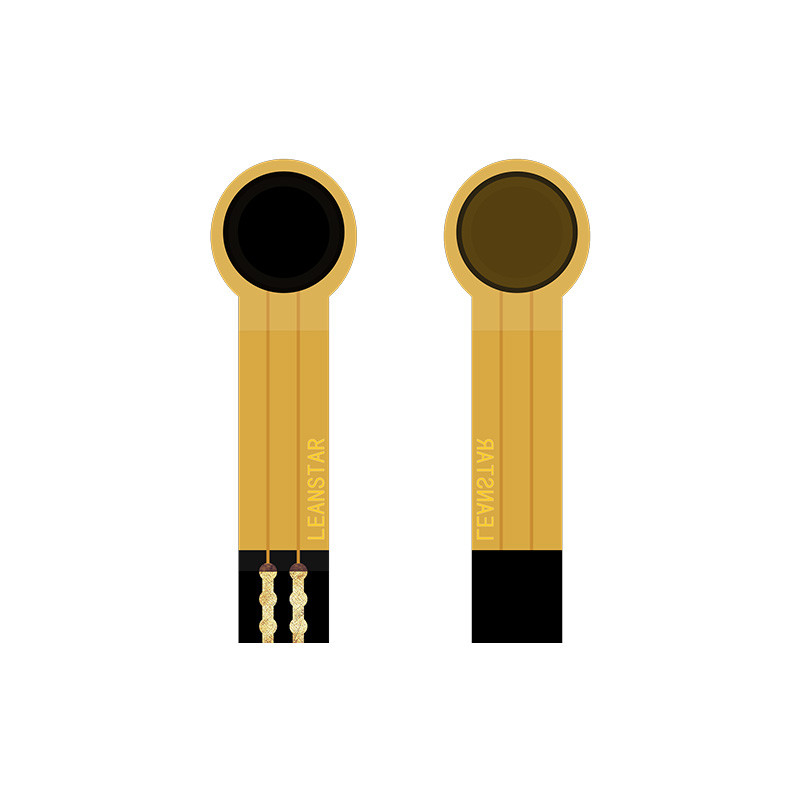

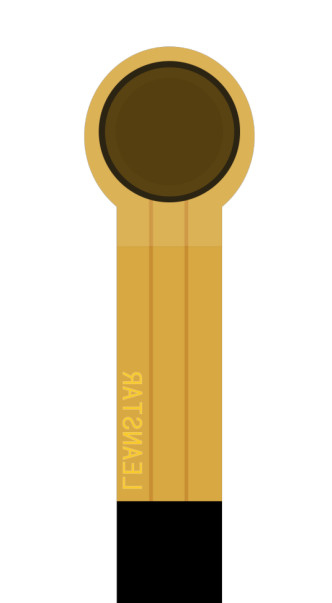

حساس ضغط بغشاء رقيق مرن SI4-Gهو نوع جديد من أجهزة الاستشعار مع حقوق الملكية الفكرية المستقلة لتكنولوجيا مستشعر الضغط المرن.يتم طباعتها على مادة رقيقة مرنة مع التصاق قوي ومقاومة الانحناء وحساسية عالية من المواد الوظيفية النانو المرنة ، وذلك لتحقيق حساسية عالية للكشف عن الضغط.
مستشعر ضغط الفيلم المرن هو مستشعر مقاوم.تنخفض مقاومة الخرج مع زيادة الضغط المطبق على سطح المستشعر.يمكن قياس الضغط من خلال علاقة مقاومة ضغط محددة.
يستخدم مستشعر ضغط الفيلم المرن SI4-G بشكل أساسي في تحفيز الضغط واكتشاف الأقلام الإلكترونية.يتم تثبيته في الجزء الخلفي من قلب القلم.عندما يكتب المستخدم باستخدام القلم الإلكتروني ، يمكنه اكتشاف تغيير ضغط الكتابة.بعد معالجة الخوارزمية ، يمكن التعرف على خط اليد.، تصحيح الموقف والوظائف الأخرى ، يمكن جمع الإشارة من خلال دائرة بسيطة.
سمات
Ø نحيف للغاية ، سمك أقل من 0.25 مم
Ø مقاومة الانحناء
Ø استجابة سريعة
Ø عمر طويل ، اجتاز اختبار الضغط لأكثر من مليون مرة
Ø من السهل اكتشاف إشارة الخرج
Ø طول المنتج القابل للتخصيص ، الحجم ، حزمة الدبوس ، إلخ.
Ø معلمات نطاق الاستشعار القابلة للتخصيص
مؤشر الأداء

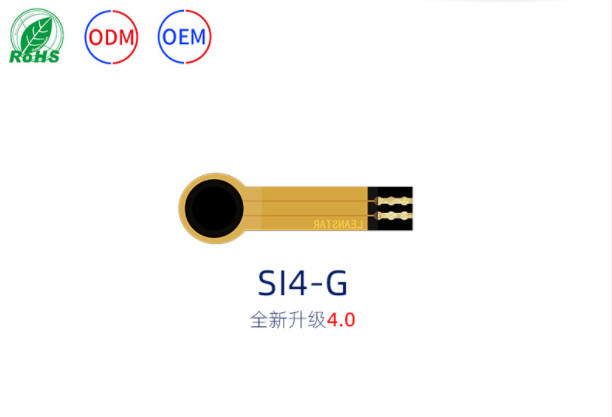

| نموذج | SI4-G |

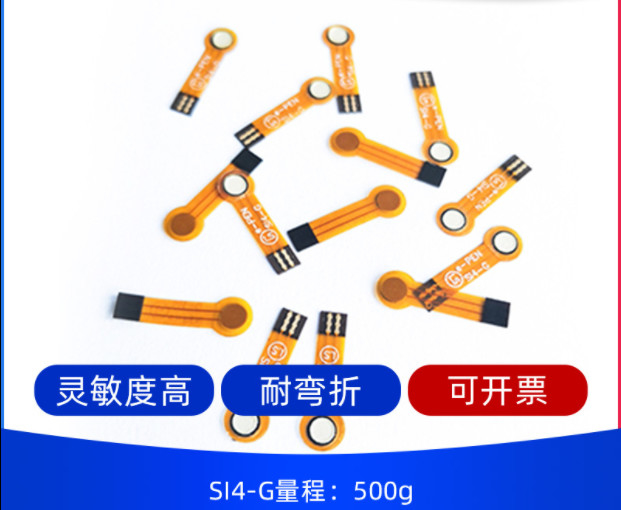

| نطاق | 0 ~ 500 جرام |
| سماكة | ≤0.25 مم |
| البعد | انظر المواصفات ووصف الحجم |
| نقطة الاستجابة | ≤30 جرام |
| التكرار | ± 10٪ (تحميل 50٪) |
| التناسق | ± 20٪ (دفعة من نفس الطراز) |
| التباطؤ | + 10٪ (RF+- الترددات اللاسلكية-)/الترددات اللاسلكية+ |
| متانة | ＞ مليون مرة |
| المقاومة الأولية | ＞ 10MΩ (غير محمل) |
| وقت الاستجابة | ＜ 1 مللي ثانية |
| وقت الاستئناف | ＜ 15 مللي ثانية |
| اختبار الجهد | القيمة النموذجية DC 3.3V |
| درجة حرارة التشغيل | -20 ℃ ～ 60 ℃ |
| EMI | لا توجد منتجات |
| ESD | عدم الحساسية |
| نموذج | الضغط / ز | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | المقاومة / KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
بعد الضغط على المستشعر والحفاظ على الضغط ، تنحرف قيمة مقاومة الخرج قليلاً بمرور الوقت ، عادةً في غضون 5٪.يمكن تقليل هذا الخطأ بطريقة معايرة التوقيت.في عملية المعايرة ، يكون وقت الانتظار بعد الضغط متسقًا مع وقت الانتظار في التطبيقات الفعلية.نظرًا لاختلاف حالة قوة المستشعر في سيناريوهات التطبيق المختلفة ، فمن المستحسن أن يقوم المستخدم بترتيب المستشعر وفقًا لسيناريو التطبيق الفعلي واختبار معلمات الانجراف بأنفسهم.
