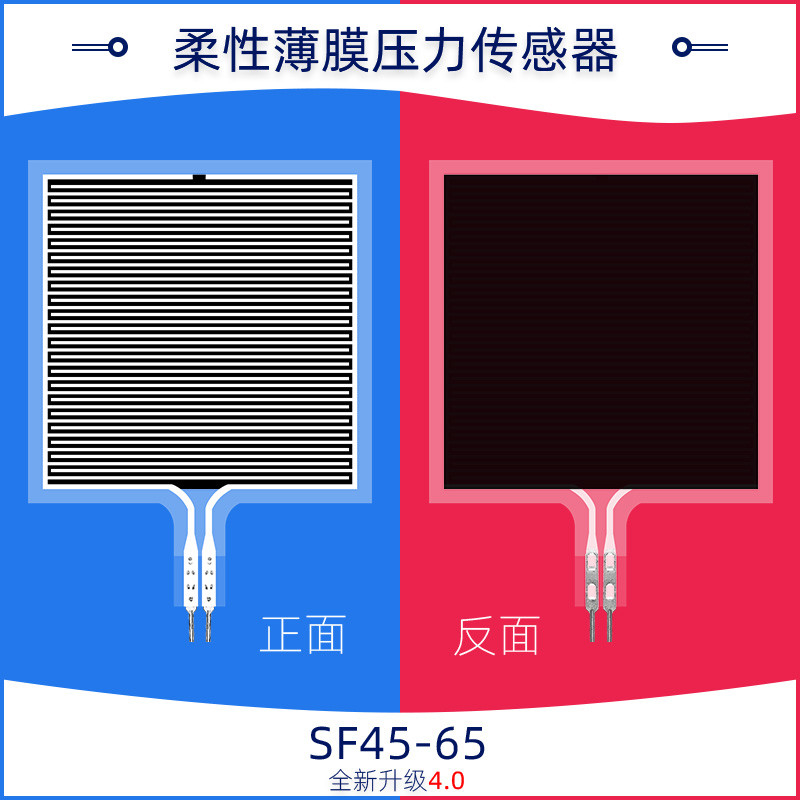

أفضل مستشعر ضغط غشاء رقيق مرن SF45-65 استجابة سريعة للحقول المتعددة
وصف
مستشعر ضغط الغشاء الرقيق المرن SF45-65 هو نوع جديد من أجهزة الاستشعار التي تستخدم تقنية استشعار الضغط المرنة مع حقوق الملكية الفكرية المستقلة.تتم طباعتها على مواد مرنة ورقيقة مع التصاق قوي ، ومقاومة الانحناء ، ومواد نانوية وظيفية مرنة عالية الحساسية. ، بحيث يمكنها تحقيق حساسية عالية للكشف عن الضغط.
مستشعر ضغط الفيلم المرن SF45-65 هو مستشعر مقاوم.تنخفض مقاومة الخرج مع زيادة الضغط المطبق على سطح المستشعر.يمكن قياس الضغط من خلال علاقة مقاومة ضغط محددة.

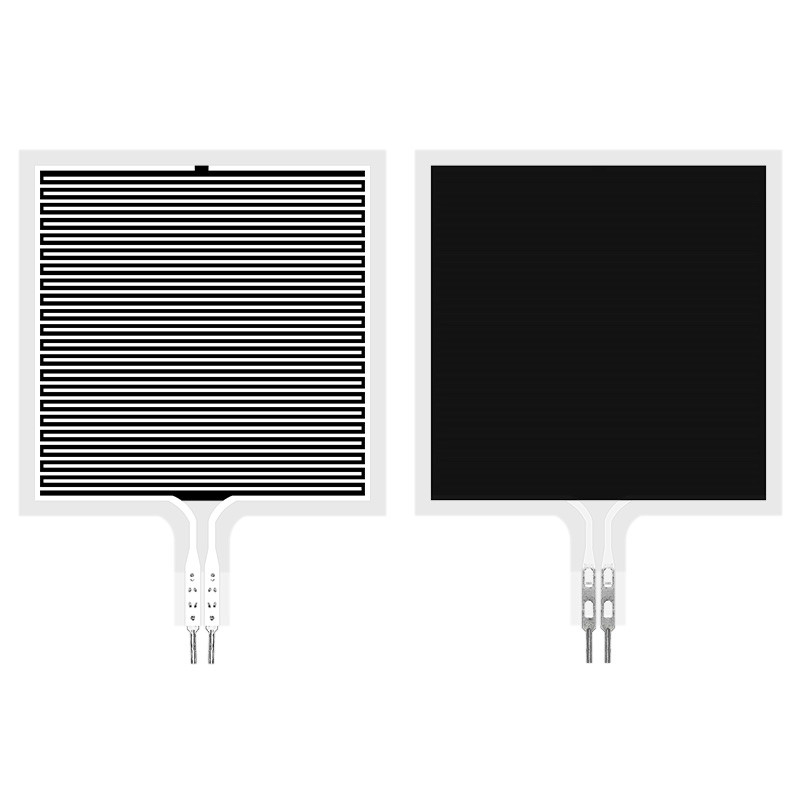

مستشعر ضغط الفيلم المرن SF45-65 هو مستشعر ضغط بمنطقة حساسة مربعة.تبلغ مساحة المنطقة الحساسة 46 * 46 مم ويمكن قياس الضغط في حدود 5 كجم.إنها مناسبة لسيناريوهات قياس الضغط على الأسطح المرنة ، ويمكن استخدامها على نطاق واسع في المنزل الذكي ، والإلكترونيات الاستهلاكية ، وإلكترونيات السيارات ، والمعدات الطبية ، والتحكم الصناعي ، والروبوتات الذكية وغيرها من المجالات.
سمات
Ø نحيف للغاية ، سمك أقل من 0.4 مم
Ø مقاومة الانحناء
Ø استجابة سريعة
Ø عمر طويل ، اجتاز اختبار الضغط لأكثر من مليون مرة
Ø من السهل اكتشاف إشارة الخرج
Ø يمكن تخصيص طول المنتج والحجم وحزمة الدبوس ، إلخ.
يمكن تخصيص معلمات نطاق المستشعر.
مؤشر الأداء
| نموذج |
SF45-65 |
| نطاق |
0 ~ 5 كجم |
| سماكة |
≤0.4 مم |
| البعد |
انظر المواصفات ووصف الحجم |
| نقطة الاستجابة |
≤30 جرام |
| التكرار |
± 5٪ (تحميل 50٪) |
| التناسق |
± 15٪ (انظر المواصفات ووصف الحجم) |
| التباطؤ |
+ 10٪ (RF+- الترددات اللاسلكية-)/الترددات اللاسلكية+ |
| متانة |
＞ مليون مرة |
| المقاومة الأولية |
＞ 10MΩ (غير محمل) |
| وقت الاستجابة |
＜ 1 مللي ثانية |
| وقت الاستئناف |
＜ 15 مللي ثانية |
| اختبار الجهد |
القيمة النموذجية DC 3.3V |
| درجة حرارة التشغيل |
-20 ℃ ~ 60 ℃ |
| EMI |
لا توجد منتجات |
| ESD |
عدم الحساسية |
| نموذج |
الضغط / Kgf |
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
| SF45-65 |
المقاومة / KΩ |
4.04 |
1.87 |
1.17 |
0.86 |
0.62 |
0.46 |
0.37 |
0.32 |
0.27 |
0.25 |
0.20 |
0.17 |
الدائرة المرجعية
تعليمات
مستشعر ضغط الأغشية الرقيقة المرن SF45-65 هو مكون غير قطبي ، ولا يوجد اتجاه في الدائرة ；
- عند الاستخدام ، يرجى وضع المنطقة الحساسة للضغط الخاصة بالمستشعر على سطح ثابت ومستوٍ.استخدام المستشعر على سطح منحني أو غير منتظم سيجعل المستشعر موصلًا مبدئيًا ، أي في حالة "استجابة" عندما لا يكون هناك ضغط ؛في هذه الحالة ، لا يزال بإمكان مقاومة خرج المستشعر الاستجابة لتغيرات الضغط ، ولم تعد العلاقة المقابلة قابلة للتطبيق على ورقة البيانات المرجعية ؛
- إذا كان السطح الداعم والسطح المطبق بالقوة عبارة عن أسطح صلبة وصلبة ، وكان سطح التلامس أكبر من المنطقة الحساسة للحساس ، بسبب هيكل المستشعر نفسه ، فقد تكون استجابة الضغط صغيرة وغير مستقرة.يجب لصق وسادة مطاطية ناعمة مستديرة بمركز المنطقة الحساسة ، ويكون القطر أصغر قليلاً من المنطقة الحساسة ، ويجب أن تكون المنطقة أكبر من 60٪ من مساحة المنطقة الحساسة ؛
- يمكنك استخدام شريط على الوجهين لتثبيت المستشعر على السطح الداعم.انتبه إلى أن السطح الداعم نظيف ومرتب قبل اللصق.يوصى باستخدام شريط على الوجهين ماركة 3M ؛تقديم خدمات مخصصة ؛
الإعلانات
- عند استخدام المستشعر ، حاول جعل الحمل مستلمًا بالتساوي وتجنب الاتصال المباشر مع المستشعر بواسطة الأشياء الحادة ؛
- سيؤدي الاستخدام المفرط إلى تقليل أداء المستشعر أو حتى تدمير المستشعر ؛
- طرف المستشعر مصنوع من مادة نحاسية ومطلية بالقصدير ، ويمكن لحام الرصاص وفقًا للاحتياجات.وتجدر الإشارة إلى أن درجة حرارة اللحام يجب ألا تكون عالية جدًا ، ويوصى بألا تتجاوز 300 درجة مئوية ، ويجب ألا يتجاوز وقت التلامس ثانية واحدة ، وذلك لمنع درجة الحرارة المرتفعة من الذوبان وتشويه طبقة الفيلم السفلية .
