مستشعر ضغط غشاء رقيق ذكي ومرن DF9-16
وصف
مستشعر ضغط الغشاء الرقيق المرن من سلسلة DF9-16 هو نوع جديد من أجهزة الاستشعار مع حقوق الملكية الفكرية المستقلة لتكنولوجيا مستشعر الضغط المرن.يتم طباعتها على مادة رقيقة مرنة مع التصاق قوي ومقاومة الانحناء وحساسية عالية من المواد الوظيفية النانو المرنة ، وذلك لتحقيق حساسية عالية للكشف عن الضغط.
مستشعر ضغط الأغشية الرقيقة هو مستشعر مقاوم.تنخفض مقاومة الخرج مع زيادة الضغط على سطح المستشعر.يمكن قياس الضغط من خلال علاقة مقاومة ضغط محددة.إنها مناسبة لسيناريوهات قياس الضغط على الأسطح المرنة ، ويمكن استخدامها على نطاق واسع في المنزل الذكي ، والإلكترونيات الاستهلاكية ، وإلكترونيات السيارات ، والمعدات الطبية ، والتحكم الصناعي ، والروبوتات الذكية وغيرها من المجالات.

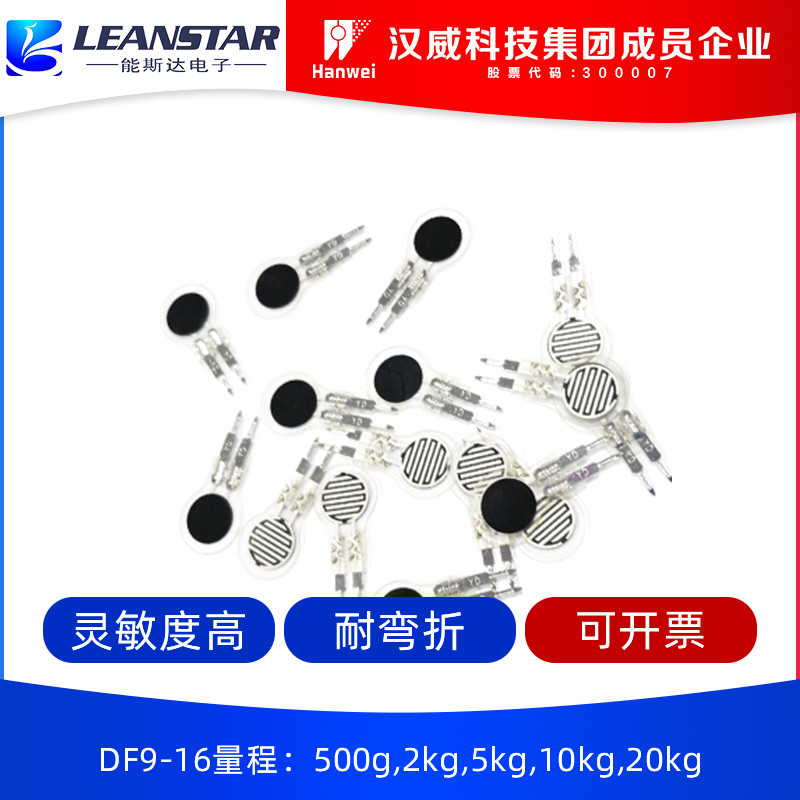

تحتوي سلسلة DF9-16 حاليًا على 500 جم ، 2 كجم ، 5 كجم ، 10 كجم ، 20 كجم ونماذج أخرى مختلفة النطاق.
سمات
Ø نحيف للغاية ، سمك أقل من 0.3 مم
Ø استجابة سريعة
Ø عمر طويل ، اجتاز اختبار الضغط لأكثر من مليون مرة
Ø دائرة الكشف بسيطة وسهلة الدمج والتطبيق
Ø يمكن تخصيص ملف الاستشعار
Ø يمكن تخصيص معلمات نطاق المستشعر
Ø اجتاز مصادقة RoHS

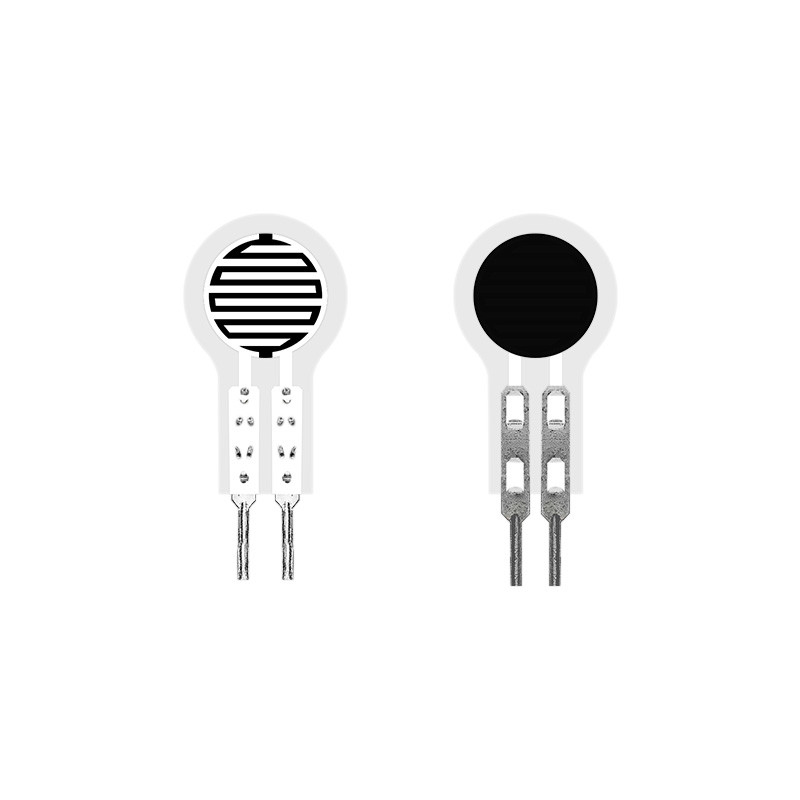

معلمات المنتج
| شعار | الحجم (مم) |
| طول | 23.2 |
| عرض | 10 |
| منطقة حساسة | φ7.8 |
| الملعب دبوس | 2.54 |
| تفاوت | 0.2 |
مؤشر الأداء
| نموذج | DF9-16 @ 500 جرام | DF9-16 @ 2 كجم | DF9-16 @ 5 كجم | DF9-16 @ 10 كجم | DF9-16 @ 20 كجم |
| نطاق | 0 ~ 500 جرام | 0 ~ 2 كجم | 0 ~ 5 كجم | 0 ~ 10 كجم | 0 ~ 20 كجم |
| سماكة | ≤ 0.3 مم | ||||
| البعد | انظر المواصفات ووصف الحجم | ||||
| نقطة الاستجابة注 1 | ≤20 جم | ≤ 300 جرام | ≤700 جرام | ||
| التكرار | ± 5٪ (50٪ محملة) | ||||
| التناسق注 2 | ± 10٪ (دفعة من نفس الطراز) | ||||
| التباطؤ | + 15٪ (RF + - RF -) / RF + | ||||
| متانة | ＞ مليون مرة | ||||
| المقاومة الأولية | ＞ 10MΩ (غير محمل) | ||||
| وقت الاستجابة | <1 مللي ثانية | ||||
| وقت الاستئناف | <15 مللي ثانية | ||||
| اختبار الجهد | القيمة النموذجية DC 3.3V | ||||
| درجة حرارة التشغيل | -20 - 60 ℃ | ||||
| EMI | لا توجد منتجات | ||||
| ESD | عدم الحساسية | ||||
ورقة مرجعية البيانات
نموذج: DF9-16 @ 500 جرام | نموذج: DF9-16 @ 2 كجم | نموذج: DF9-16 @ 5 كجم | نموذج: DF9-16 @ 10 كجم | نموذج: DF9-16 @ 20 كجم | |||||
| الضغط / كجم | المقاومة / kΩ | الضغط / كجم | المقاومة / kΩ | الضغط / كجم | المقاومة / kΩ | الضغط / كجم | المقاومة / kΩ | الضغط / كجم | المقاومة / kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
