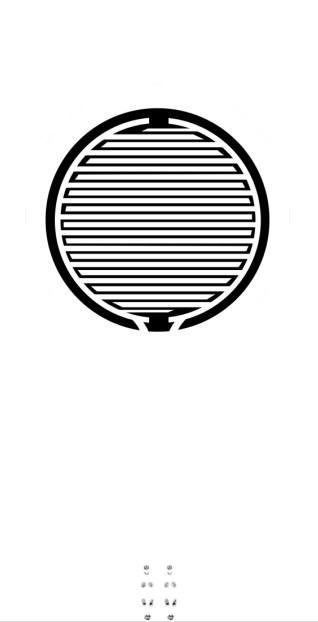

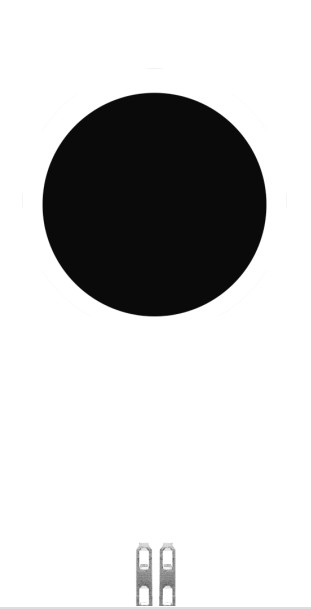

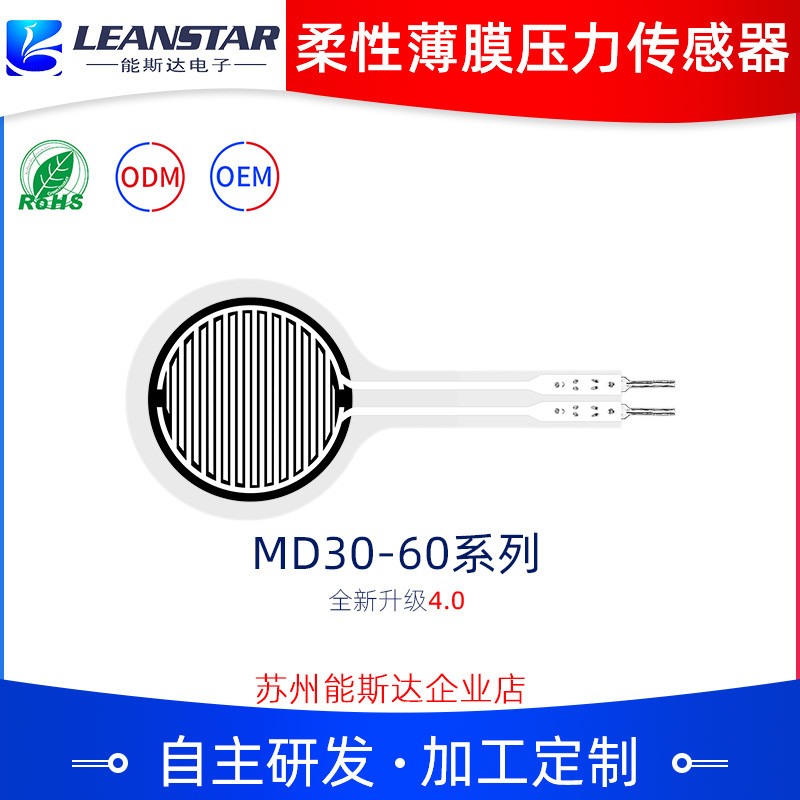

جهاز استشعار ضغط غشاء رقيق مرن MD30-60 أداة طبية إلكترونية
وصف
مستشعر ضغط الغشاء الرقيق المرن من سلسلة MD30-60 هو نوع جديد من أجهزة الاستشعار مع حقوق الملكية الفكرية المستقلة لتكنولوجيا مستشعر الضغط المرن.يتم طباعتها على مادة رقيقة مرنة مع التصاق قوي ومقاومة الانحناء وحساسية عالية من المواد الوظيفية النانو المرنة ، وذلك لتحقيق حساسية عالية للكشف عن الضغط.
مستشعر ضغط الأغشية الرقيقة هو مستشعر مقاوم.تنخفض مقاومة الخرج مع زيادة الضغط المطبق على سطح المستشعر.يمكن قياس الضغط من خلال علاقة مقاومة ضغط محددة.يمكن استخدامه على نطاق واسع في إدراك الضغط ، والتفاعل بين الإنسان والحاسوب ، والروبوتات الذكية ، والمعدات الطبية الإلكترونية ، والأجهزة القابلة للارتداء ، والكشف عن الصحة الفسيولوجية وغيرها من المجالات.على سبيل المثال ، يتم استخدامه لجهاز قياس الضغط والكشف عن دواسة سيارة التوازن ، لاكتشاف الإنعاش القلبي الرئوي ، واكتشاف الضغط في السيناريوهات الأخرى.
سمات
Ø نحيف للغاية ، سمك أقل من 0.6 مم
Ø استهلاك منخفض للطاقة واستقرار ممتاز
Ø استجابة سريعة
Ø حساسية عالية ونطاق كشف واسع
Ø نظام كشف بسيط ، سهل الدمج
Ø يمكن تخصيص أجهزة استشعار مختلفة الحجم والشكل
Ø اجتاز مصادقة RoHS
معلمات المنتج
| شعار | الحجم (مم) |
| طول | 66.3 |
| عرض | 30 |
| منطقة حساسة | φ25 |
| الملعب دبوس | 2.54 |
| تفاوت | 0.2 |
مؤشر الأداء

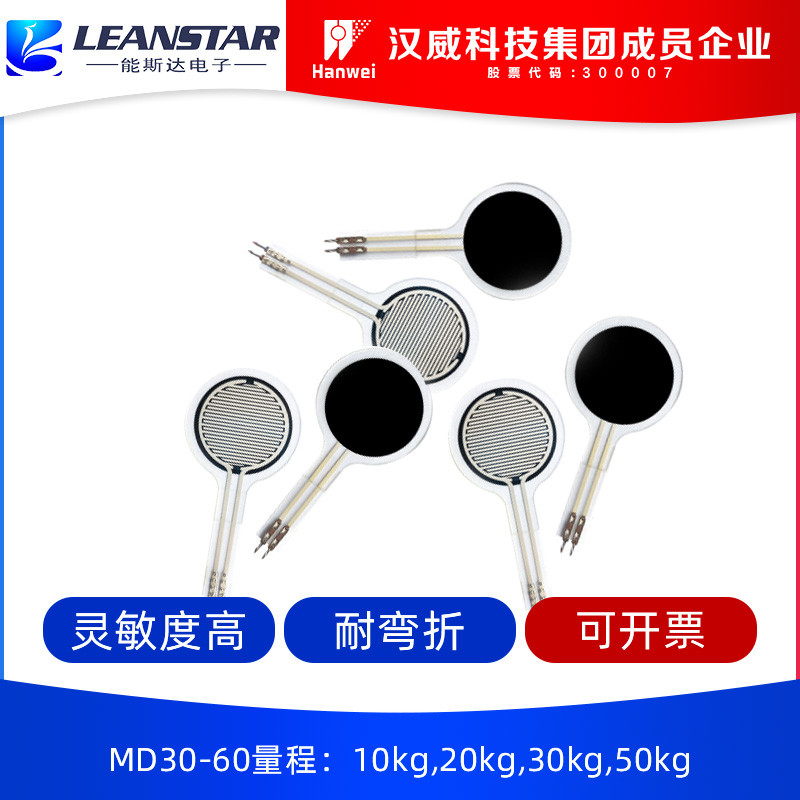

| نموذج | MD30-60 @ 10 كجم | MD30-60 @ 20 كجم | MD30-60 @ 30 كجم | MD30-60 @ 50 كجم |
| نطاق | 0 ~ 10 كجم | 0 ~ 20 كجم | 0 ~ 30 كجم | 0 ~ 50 كجم |
| سماكة | ≤0.4 مم | ≤ 0.6 ملم | ||
| البعد | انظر المواصفات ووصف الحجم | |||
| نقطة الاستجابةملاحظة1 | ≤0.2 كجم | ≤ 0.5 كجم | ||
| التكرار | ± 3٪ (تحميل 50٪) | |||
| التناسقملاحظة2 | ± 10٪ (دفعة من نفس الطراز) | |||
| التباطؤ | ﹢ 10٪ (RF+- الترددات اللاسلكية-)/الترددات اللاسلكية+ | |||
| متانة | ＞ مليون مرة | |||
| المقاومة الأولية | ＞ 10MΩ (غير محمل) | |||
| وقت الاستجابة | ＜ 1 مللي ثانية | |||
| وقت الاستئناف | ＜ 15 مللي ثانية | |||
| اختبار الجهد | القيمة النموذجية DC 3.3V | |||
| درجة حرارة التشغيل | -20 درجة مئوية 60 درجة مئوية | |||
| EMI | لا توجد منتجات | |||
| ESD | عدم الحساسية | |||
ورقة مرجعية البيانات
|
نموذج: MD30-60 @ 10 كجم |
نموذج: MD30-60 @ 20 كجم |
نموذج: MD30-60 @ 30 كجم |
نموذج: MD30-60 @ 50 كجم |
|||||
| الضغط / كجم | المقاومة / kΩ | الضغط / كجم | المقاومة / kΩ | الضغط / كجم | المقاومة / kΩ | الضغط / كجم | المقاومة / kΩ | |
| 1 | 8.41 | 2 | 5.31 | 3 | 12.74 | 5 | 8.06 | |
| 2 | 4.89 | 3 | 2.65 | 6 | 6.38 | 10 | 4.45 | |
| 3 | 3.38 | 5 | 1.97 | 9 | 4.34 | 15 | 3.34 | |
| 4 | 2.73 | 7 | 1.59 | 12 | 3.54 | 20 | 2.79 | |
| 5 | 2.30 | 9 | 1.40 | 15 | 3.08 | 25 | 2.44 | |
| 6 | 2.08 | 10 | 1.26 | 18 | 2.78 | 30 | 2.19 | |
| 7 | 1.78 | 13 | 1.18 | 21 | 2.53 | 35 | 2.01 | |
| 8 | 1.61 | 15 | 1.13 | 24 | 2.37 | 40 | 1.87 | |
| 9 | 1.49 | 17 | 1.08 | 27 | 2.22 | 45 | 1.77 | |
| 10 | 1.40 | 20 | 1.05 | 30 | 2.12 | 50 | 1.69 | |
