1. مقدمة عامة

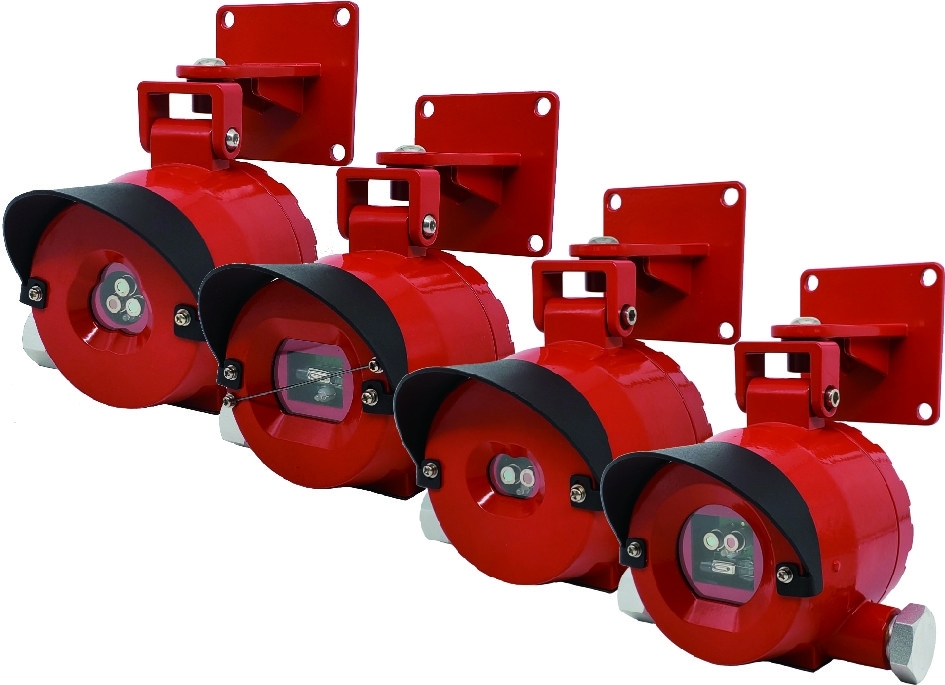

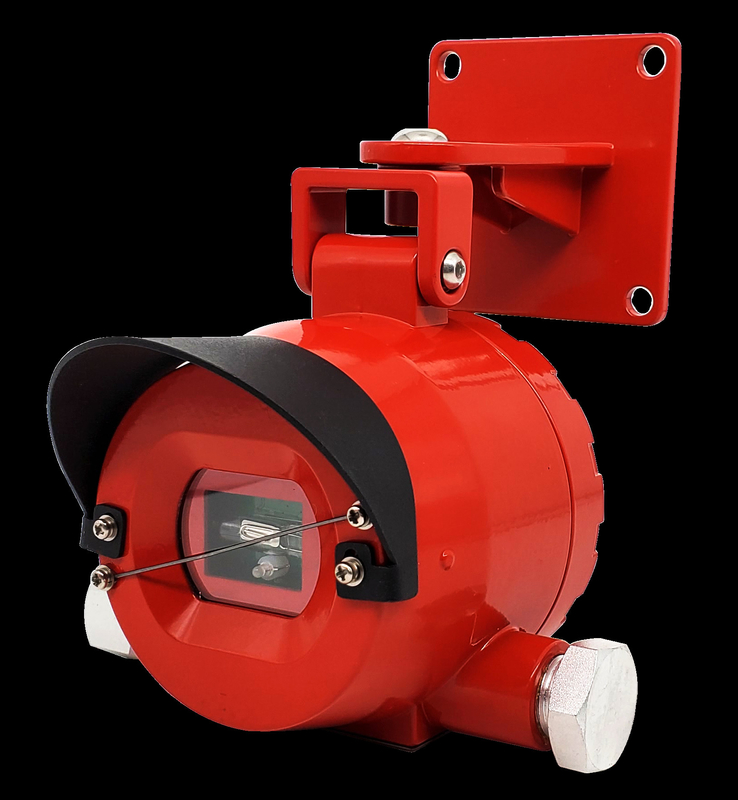

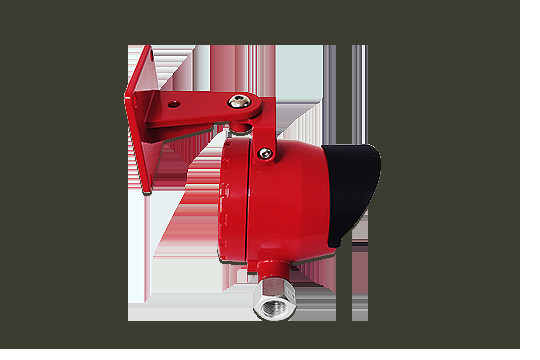

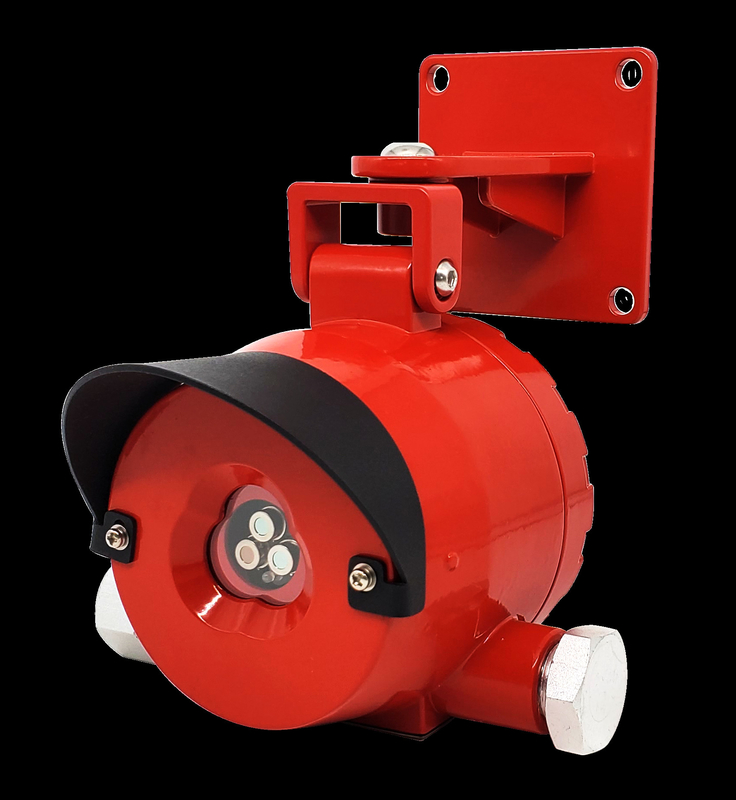

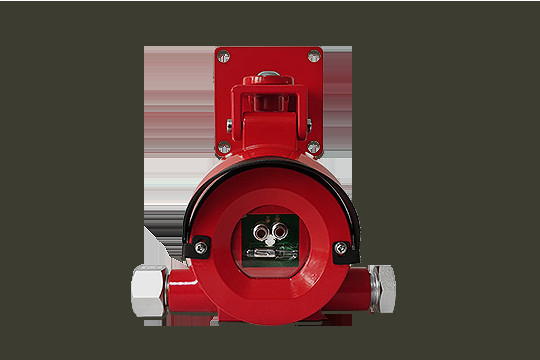

يستخدم كاشف اللهب FD10-UVIR2 جهازي استشعار الأشعة تحت الحمراء ومستشعر الأشعة فوق البنفسجية.أجهزة استشعار الأشعة تحت الحمراء ذات أطوال موجية مختلفة مع ترشيح ضيق النطاق.مستشعر الأشعة فوق البنفسجية مزود بشريط أعمى شمسي.يتم استخدام مستشعر الأشعة تحت الحمراء وجهاز استشعار الأشعة فوق البنفسجية لعكس الطول الموجي المركزي لمعلومات اللهب.يتم استخدام مستشعر الأشعة تحت الحمراء الآخر لمراقبة الأشعة تحت الحمراء الأخرى في البيئة.من خلال الجمع بين خصائص وميض اللهب ، والتحليل من خلال المعالجات الدقيقة عالية السرعة والحساب بواسطة الخوارزميات الرياضية ، يتم تأكيد طيف الإشعاع بخصائص اللهب على أنه إنذار حريق.يقوم الكاشف بقمع تداخل أشعة الشمس ، والبرق ، واللحام الكهربائي ، والإشعاع الحراري ، والتداخل الكهرومغناطيسي ، والاهتزاز الميكانيكي والتداخلات الأخرى ، وبالتالي تحقيق استجابة سريعة وتحديد دقيق لإشارة اللهب.
2- سيناريوهات التطبيق
تطبيقات الصناعة الثقيلة ، صناعة الأنفاق ، مزرعة صهاريج النفط والغاز ، صناعة الطاقة وصناعة البتروكيماويات ، إلخ.
3. الخصائص الرئيسية
1. نطاق طيف الاستجابة: 4.3μm ، 5.0μm ، 185 ~ 260nm
2. أطول مسافة كشف يمكن أن تصل إلى 50 مترا
3. إعدادات حساسية متعددة المستويات لتلبية احتياجات المناسبات المختلفة
4. شريط مغناطيسي يضبط الحساسية ، لا حاجة لفتح الغطاء في الموقع
5.Using عالية السرعة ومنخفضة الاستهلاك وعالية الأداء 32 بت رقاقة معالجة البيانات
6. مقاومة ممتازة للترددات الراديوية والتداخل الكهرومغناطيسي
7.Perfect خوارزمية براءات الاختراع ، والاستجابة السريعة ، والاستقرار العالي ، وقدرة قوية ضد الإنذار الكاذب
8.زاوية الكشف 90 درجة (مستشعرات الأشعة تحت الحمراء) و 120 درجة (مستشعر الأشعة فوق البنفسجية)
9. أطول مسافة كشف يمكن أن تصل إلى 50 مترا
10- إعدادات حساسية متعددة المستويات لتلبية احتياجات المناسبات المختلفة
11. شريط مغناطيسي يضبط الحساسية ، لا حاجة لفتح الغطاء في الموقع
12.تصميم مقاوم للانفجار ، ومناسب للمناطق الخطرة في العديد من أنواع المواقع الصناعية
4 المعلمات الفنية
| الاستجابة الطيفية | FD10-UV: 185 ~ 260 نانومتر |
| FD10-IR2: 4.3 ميكرومتر ، 5.0 ميكرومتر | |
|
FD10-IR3: 3.8 ميكرومتر ، 4.3 ميكرومتر ، 5.0 ميكرومتر FD10-UVIR2: 185 ~ 260 نانومتر ، 4.3 ميكرومتر ، 5.0 ميكرومتر |
|
| طريقة الكشف | أخذ عينات من المسار البصري في الوقت الحقيقي |
| عرض | مصابيح LED |
| مؤشر الحالة | يومض مؤشر LED الأخضر للإشارة إلى التشغيل العادي (يمثل عدد الومضات كل 3 ثوانٍ مستوى الحساسية) |
| يضيء مؤشر LED الأحمر دائمًا للإشارة إلى إنذار | |
| طريقة التشغيل | شريط مغناطيسي ، ضبط الحساسية (4 مستويات) |
| خرج الإشارة | 4-20mA التناظرية |
| مرحلات سلبية (للخطأ والإنذار) | |
| الصف السابق | ExdⅡC T6 Gb / Ex tD A21 |
| حماية الدخول | IP66 |
| مدخل الطاقة | DC24V ± 6V |
| العمل الحالي | ≤30mA (DC24V) |
| طريقة التثبيت | مثبت على الحائط أو أنبوب رفع أو مسك |
| وقت الاستجابة |
FD10-IR2: ≤10s |
|
مسافة الكشف |
FD10-UV: 30 م ، 0.3 م × 0.3 م نيران هيبتان |
| FD10-IR2: نار 50 م ، 0.3 م × 0.3 م N- هيبتان | |
| RD10-IR3: 50 م ، 0.3 م × 0.3 م نيران هيبتان | |
| FD10-UVIR2: 50 م ، 0.3 م × 0.3 م نيران هيبتان | |
| درجة حرارة العمل | FD10-UV: -20 ~ 60 درجة مئوية |
| FD10-IR2: -25 ~ 70 أوم | |
| FD10-IR3: -25 ~ 70 أوم | |
| FD10-UVIR2: -20 ~ 60 درجة مئوية | |
| مجال الرؤية | FD10-UV: 120 درجة |
| FD10-IR2: 100 درجة | |
| FD10-IR3: 100 درجة | |
| FD10-UVIR2: 100 درجة (IR) / 120 درجة (UV) | |
| وزن | 1.5 ± 0.2 كجم |
| مواد الإسكان | الألمنيوم المصبوب الخالي من النحاس |
| برغي دخول الكابل | NPT1 / 2 |
| رطوبة العمل | ≤95٪ RH (بدون تكاثف) |
5. نبذة عن الشركة
شركة Henan Weiguo Intelligent Technology Co.، LTD. ، التي تأسست في عام 2015 ، هي شركة فرعية مهمة لشركة Hanwei Electronics Group Corporation (رقم المخزون: 300007) في مجال المنزل الذكي الآمن والصحي وأعمال إنترنت الأشياء.شركة Henan Weiguo Intelligent Technology Co.، LTD. ، التي تعتمد على تقنية الاستشعار الأساسية ، تركز على أجهزة إنذار الغاز والدخان ، ومراقبة جودة الهواء ، واختبار الكحول ومنتجات مكافحة الحرائق.استنادًا إلى إدخال التكنولوجيا المميزة من كل من Hanwei Electronics Group Corporation وفي الخارج ، تطورت شركة Henan Weiguo smart Technology Co.، LTD. لتصبح شركة مبتكرة مع مجموعة من التصميم والبحث والتطوير والإنتاج والمبيعات والخدمة.سنلتزم دائمًا بأن نصبح الشركة الرائدة في مجال الأجهزة الذكية ، ونوفر بيئة عمل ومعيشة آمنة وصحية وصديقة للبيئة وذكية للعائلات والمستخدمين في جميع أنحاء العالم.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
