1. مقدمة عامة

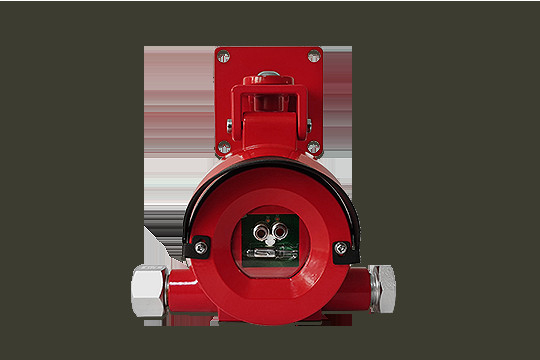

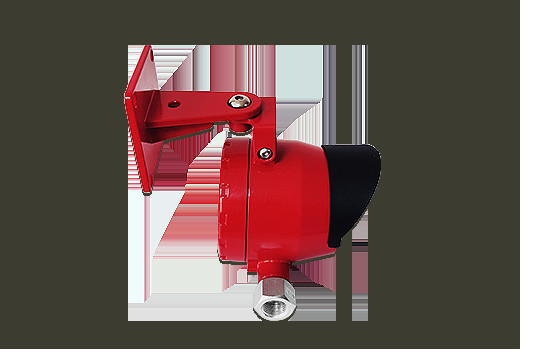

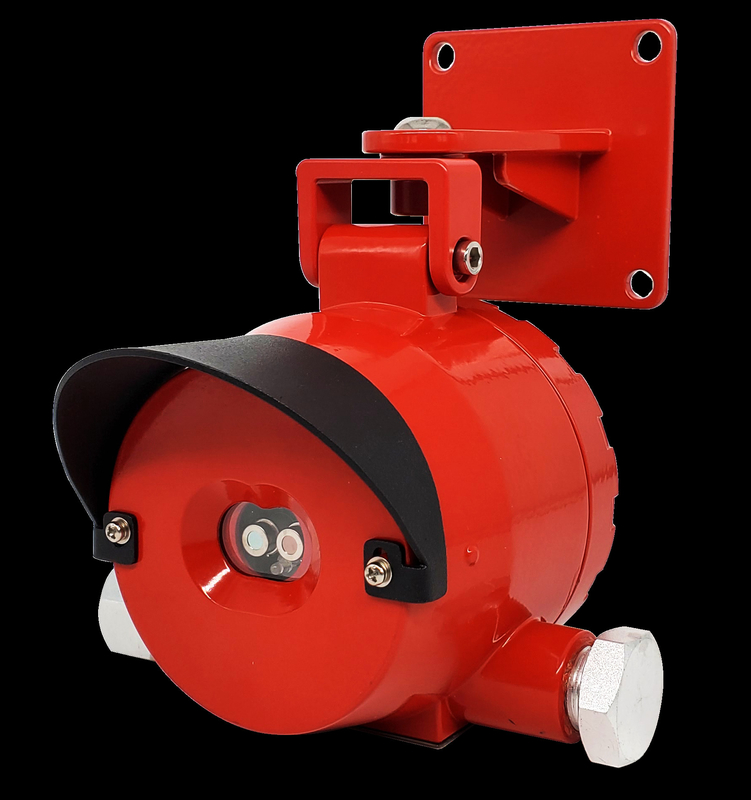

كاشف اللهب الثلاثي بالأشعة تحت الحمراء FD10-IR3 هو نوع جديد من معدات الكشف عن الحرائق الذكية.تستخدم الكاشفات 3 مستشعرات تعمل بالأشعة تحت الحمراء بأطوال موجية مختلفة مع ترشيح ضيق النطاق.يتم استخدام مستشعر واحد لعكس الطول الموجي المركزي لمعلومات اللهب.يستخدم المستشعران الآخران لمراقبة الأشعة تحت الحمراء الأخرى في البيئة.من خلال الجمع بين خصائص وميض اللهب ، والتحليل من خلال المعالجات الدقيقة عالية السرعة والحساب بواسطة الخوارزميات الرياضية ، يتم تأكيد طيف الإشعاع بخصائص اللهب على أنه إنذار حريق.
يمنع الكاشف تداخل أشعة الشمس والبرق واللحام الكهربائي والإشعاع الحراري والتداخل الكهرومغناطيسي والاهتزاز الميكانيكي والتداخلات الأخرى ، وبالتالي تحقيق الاستجابة السريعة والتعرف الدقيق على إشارة اللهب.
2. الخصائص الرئيسية
نطاق الاستجابة: 3.8μm، 4.3μm، 5.0μm
وقت الاستجابة: <30 ثانية
حماية الدخول: IP66
امدادات التيار الكهربائي: DC24V ± 6V
يمكن أن تصل أطول مسافة كشف إلى 50 مترًا
باستخدام شريحة معالجة بيانات 32 بت عالية السرعة ومنخفضة الاستهلاك وعالية الأداء
مقاومة ممتازة لترددات الراديو والتداخل الكهرومغناطيسي
خوارزمية براءات الاختراع المثالية ، والاستجابة السريعة ، والاستقرار العالي ، والقدرة القوية على الإنذار الخاطئ
زاوية كشف 90 درجة
يمكن أن تصل أطول مسافة كشف إلى 50 مترًا
إعدادات حساسية متعددة المستويات لتلبية احتياجات المناسبات المختلفة
شريط مغناطيسي يضبط الحساسية ، لا حاجة لفتح الغطاء في الموقع
تصميم مقاوم للانفجار ، ومناسب للمناطق الخطرة في العديد من أنواع المواقع الصناعية
3. المواصفات الفنية الرئيسية
نطاق استجابة الطيف 3.8 ميكرومتر ، 4.3 ميكرومتر ، 5.0 ميكرومتر ، كائن الكشف ، طريقة كشف اللهب
طريقة العرض أضواء LED مؤشر الحالة وميض LED باللون الأخضر للإشارة إلى التشغيل العادي (يمثل عدد الومضات كل 3 ثوانٍ مستوى الحساسية) يضيء مؤشر LED الأحمر دائمًا للإشارة إلى إنذار طريقة التشغيل شريط مغناطيسي لضبط الحساسية (4 مستويات تمامًا) خرج الإشارة
وقت الاستجابة <30 ثانية Ex gradeEx d IIC T6 Gb / Ex tD A21 حماية الزنبرك IP66 جهد الإمداد DC24V ± 6V تيار العمل 30mA (DC23V) أطول مسافة للكشف 50 مترًا ، 0.3 م × 0.3 م حريق ن-هيبتان زاوية الكشف 90 درجة الوزن 1.5 ± 0.2 كجم طريقة التثبيت مثبتة على الحائط أو ترفع أو واجهة دخول الكابل NPT1 / 2 ، النقل الافتراضي إلى G1 / 2 (الخيط الداخلي) مادة الإسكان ألومنيوم مصبوب خالٍ من النحاس (راتنجات الايبوكسي على السطح) درجة حرارة البيئة -20 درجة مئوية ~ + 60 درجة مئوية رطوبة البيئة 95٪ رطوبة نسبية (بدون تكاثف)
4 المعلمات الفنية
| الاستجابة الطيفية | FD10-UV: 185 ~ 260 نانومتر |
| FD10-IR2: 4.3 ميكرومتر ، 5.0 ميكرومتر | |
|
FD10-IR3: 3.8 ميكرومتر ، 4.3 ميكرومتر ، 5.0 ميكرومتر FD10-UVIR2: 185 ~ 260 نانومتر ، 4.3 ميكرومتر ، 5.0 ميكرومتر |
|
| طريقة الكشف | أخذ عينات في الوقت الحقيقي للمسار البصري |
| عرض | مصابيح LED |
| مؤشر الحالة | يومض مؤشر LED الأخضر للإشارة إلى التشغيل العادي (يمثل عدد الومضات كل 3 ثوانٍ مستوى الحساسية) |
| يضيء مؤشر LED الأحمر دائمًا للإشارة إلى إنذار | |
| طريقة التشغيل | شريط مغناطيسي ، ضبط الحساسية (4 مستويات) |
| خرج الإشارة | 4-20mA التناظرية |
| مرحلات سلبية (للخطأ والإنذار) | |
| الصف السابق | ExdⅡC T6 Gb / Ex tD A21 |
| حماية الدخول | IP66 |
| مدخل الطاقة | DC24V ± 6V |
| العمل الحالي | ≤30mA (DC24V) |
| طريقة التثبيت | مثبت على الحائط أو أنبوب رفع أو مسك |
| وقت الاستجابة |
FD10-IR2: ≤10s |
|
مسافة الكشف |
FD10-UV: 30 م ، 0.3 م × 0.3 م نيران هيبتان |
| FD10-IR2: نيران 50 م ، 0.3 م × 0.3 م N- هيبتان | |
| RD10-IR3: حريق 50 م ، 0.3 م × 0.3 م N- هيبتان | |
| FD10-UVIR2: حريق 50 م ، 0.3 م × 0.3 م N- هيبتان | |
| درجة حرارة العمل | FD10-UV: -20 ~ 60 درجة مئوية |
| FD10-IR2: -25 ~ 70 أوم | |
| FD10-IR3: -25 ~ 70 أوم | |
| FD10-UVIR2: -20 ~ 60 درجة مئوية | |
| مجال الرؤية | FD10-UV: 120 درجة |
| FD10-IR2: 100 درجة | |
| FD10-IR3: 100 درجة | |
| FD10-UVIR2: 100 درجة (IR) / 120 درجة (UV) | |
| وزن | 1.5 ± 0.2 كجم |
| مواد الإسكان | الألمنيوم المصبوب الخالي من النحاس |
| برغي دخول الكابل | NPT1 / 2 |
| رطوبة العمل | ≤95٪ RH (بدون تكاثف) |
5. نبذة عن الشركة
شركة Henan Weiguo Intelligent Technology Co.، LTD. ، التي تأسست في عام 2015 ، هي شركة فرعية مهمة لشركة Hanwei Electronics Group Corporation (رقم المخزون: 300007) في مجال المنزل الذكي الآمن والصحي وأعمال إنترنت الأشياء.شركة Henan Weiguo Intelligent Technology Co.، LTD. ، التي تعتمد على تقنية الاستشعار الأساسية ، تركز على أجهزة إنذار الغاز والدخان ، ومراقبة جودة الهواء ، واختبار الكحول ومنتجات مكافحة الحرائق.بناءً على إدخال التكنولوجيا المميزة من كل من Hanwei Electronics Group Corporation وفي الخارج ، تطورت شركة Henan Weiguo smart Technology Co.، LTD. لتصبح شركة مبتكرة مع مجموعة من التصميم والتطوير والتطوير والإنتاج والمبيعات والخدمة.سنلتزم دائمًا بأن نصبح الشركة الرائدة في مجال الأجهزة الذكية ، ونوفر بيئة عمل ومعيشة آمنة وصحية وصديقة للبيئة وذكية للعائلات والمستخدمين في جميع أنحاء العالم.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
