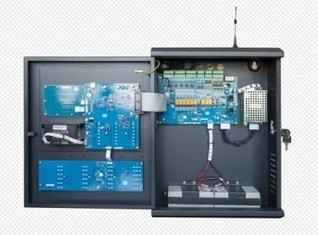

لوحة تحكم إنذار حريق لاسلكية ذكية للكتلة / المنزل (موقع 64 نقطة)
مقدمة
تعد لوحة التحكم بإنذار الحريق الذكية اللاسلكية JB-TB-TC5126W جيلًا جديدًا من لوحة تحكم إنذار الحريق اللاسلكية المتكاملة الذكية التي تم تصميمها وتطويرها في إطار التحقيق الكامل لشركتنا في طلب سوق الحماية من الحرائق ، وتلخيص تجربة هندسة الحرائق للشركة في صناعة الحماية من الحرائق لسنوات عديدة ، وتلبية متطلبات لوحة تحكم إنذار الحريق GB4717-2005 بالكامل ، المتطلبات العامة GA1151-2014 لوظيفة الاتصال اللاسلكي لنظام إنذار الحريق ونظام التحكم في ربط الحريق GB16806-2006.
تتبنى لوحة التحكم هيكلًا مركبًا على الحائط وتصميمًا معياريًا ، ولها مواصفات الوظيفة الكاملة والموثوقية العالية والتكوين المرن.يعتمد النظام شاشة LCD ملونة ، وهي سهلة التشغيل وسهلة التعلم والاستخدام.يمكن توصيل لوحة التحكم هذه بنقاط التنبيه بطريقة لاسلكية.يمكن مطابقة لوحة التحكم بإنذار الحريق اللاسلكي JB-TB-TC5126W مع كاشفات الحرارة اللاسلكية من نوع النقطة ، كاشفات smEntere اللاسلكية ، MCP ، كاشفات الغاز القابلة للاحتراق اللاسلكية ، وما إلى ذلك التي تنتجها شركتنا على النحو المطلوب لتلبية الاحتياجات المختلفة لهندسة الحرائق.يرجى قراءة هذا الدليل بعناية قبل استخدام لوحة التحكم هذه وتشغيلها.بعد التكليف والقبول ، يجب أن يعتني بهذا الدليل شخص مميز وأن يحتفظ به بشكل مناسب للرجوع إليه في المستقبل!
مقدمة عن مكونات لوحة التحكم
من أجل جعلك أكثر دراية بلوحة التحكم ، يقدم ما يلي بإيجاز المكونات الرئيسية للوحة التحكم:
·الأساسيةوحدة التحكم
لوحة التحكم الرئيسية مسؤولة عن تحليل ومعالجة بيانات المعلومات المرسلة من قبل المكونات الأخرى في النظام ، ووفقًا لنتائج تحليل البيانات ، أمر المكونات الأخرى في النظام بتنفيذ الأوامر المقابلة ، مثل إنذار صوت مكبر الصوت ، إلخ.
·وحدة العرض
يوفر مكون العرض واجهة الإخراج الرئيسية لمعلومات الإنذار ، بالإضافة إلى الصيانة اليومية وواجهة الاستعلام.
·الوحدة الرئيسية
تُستخدم أزرار المصفوفة في لوحة التحكم ، وهي ملائمة جدًا للمستخدمين لإعداد النظام وصيانته.
· صوحدة أوور
تزود وحدة إمداد الطاقة بالطاقة لمعدات النظام بالكامل ، وتوفر إشارات أعطال الطاقة مثل عطل الطاقة الرئيسي ، وخطأ الطاقة الاحتياطية والجهد المنخفض للطاقة الاحتياطية ، ولديها قدرة جيدة على مقاومة التداخل.
·وحدة لاسلكية 470
يمكن للاتصال ثنائي الاتجاه المشفر 470MHzFSK التواصل مع 32 جهازًا لاسلكيًا.
·عقدةلوحة التحكم
يمكن توصيل لوحة التحكم هذه بـ 18 لوحة تحكم حلقة ذكية ، والتي تتميز بأسلاك أقل وموثوقية عالية.يمكن ربط كل مفتاح بدء / إيقاف على لوحة بدء تشغيل التحكم اليدوي في الحرائق بأي معدات ناقل متصلة بالنظام حسب التعريف ، وإكمال التحكم في بدء / إيقاف معدات ربط الحافلات ، وبالتالي حل المشكلات الكامنة في الأسلاك الهندسية والمعدات. تكوين وتركيب وتصحيح النظام المتكامل لوصلة الإنذار.
لوحة تحكم مباشرة
يمكن تزويد لوحة التحكم هذه بلوحة تحكم مباشرة بثلاثة أسلاك بستة اتجاهات ، ولها وظائف الكشف عن الدائرة المفتوحة والدائرة القصيرة لخط الإخراج ، والتي يمكن أن تضمن موثوقية وحدة التحكم نفسها واتصالها بمعدات مهمة إلى أقصى حد.
المواصفات الفنية الرئيسية
| التيار الكهربائي الرئيسي | AC220V (3.5A) ، النطاق: + 10 ％ ~ -15 ％ |
| بطارية | بطارية الرصاص الحمضية 12 فولت / 3.3 أمبير × 2 |
| الاهلية | 2 حلقات لاسلكية 64 نقطة / حلقة 40 مقطع شبكة |
| موجة تردد الراديو | قوة الإرسال <20dBm |
| نطاق التردد | 470 ميجا هرتز |
| مسافة الاتصال | ≤700 م |
| بيئة التشغيل | درجة الحرارة 10 ℃ ~ + 55 ℃ ، الرطوبة النسبية 95 |
| البعد | 360x130x480mm |
معالجة الأعطال والمعلومات غير الطبيعية والفحص المنتظم
| رقم. | خطأ | سبب | المحلول |
| 1 | لا يوجد عرض أو عرض غير طبيعي بعد بدء التشغيل |
A. مصدر الطاقة غير طبيعي ب. اتصال ضعيف مع كابل لوحة العرض |
أ. افحص مصدر الطاقة بجهد 24 فولت ب. تحقق من كابل التوصيل
|
| 2 | "انقطاع التيار الكهربائي الرئيسي" بعد بدء التشغيل |
A. لا يوجد طاقة التيار المتردد B. فتيل التيار المتردد محترق |
أ. تحقق من سلك التيار المتردد وقم بتوصيله ب. استبدل فتيل التيار المتردد (انظر الملصق لمعرفة المعلمات) |
| 3 | بعد بدء التشغيل ، يتم عرض "فشل الاستعداد". |
A. التأمين معطل اتصال خط ضعيف C. فقدان أو تلف البطارية |
أ. قم بتغيير أنبوب الأمان (انظر الملصق لمعرفة المعلمات) ب. افتح صندوق الطاقة وتحقق من الموصلات ذات الصلة بعد بدء التشغيل لأكثر من 8 ساعات تحت مصدر طاقة التيار المتردد ، استبدل البطارية إذا تعذر التخلص من العطل. |
| 4 | لا يمكن تسجيل لوحة العرض الخارجية | اتصال خط اتصال سيئ أو خطأ |
تحقق من خط الطاقة وخط الاتصال بلوحة عرض الحريق
|
| 5 | لا تطبع |
أ. غير مضبوط على الطباعة ب. اتصال غير صالح لكابل الطابعة ج. الطابعة معطلة. |
أ. إعادة ضبط الإعدادات ب. تحقق واتصل بشكل جيد ج. قم بتغيير الطابعة |
| 6 | لا تستجيب بعد الضغط على الزر اليدوي |
أ. حالة الحظر اليدوي اتصال كبل غير صالح لقرص بدء التشغيل اليدوي |
أ. إعادة تعيين وضع بدء التشغيل ب. تحقق واتصل بشكل جيد |
| 7 | أعطال المعدات |
أ- فصل المعدات ب. المعدات تالفة |
أ. تحقق من الاتصال ب. استبدال المعدات
|
| 8 | خطأ في الساعة ، خطأ في التخزين ، خطأ في الحلقة ، إلخ. |
A. التدخل البيئي ب. تقادم الأجزاء المقابلة |
أ. تحقق مما إذا كانت الأرضية في حالة جيدة ب. إبلاغ قسم الخدمات الفنية لدينا |
ملف الشركة
شركة Henan Weiguo Intelligent Technology Co.، LTD. ، التي تأسست في عام 2015 ، هي شركة فرعية مهمة لشركة Hanwei Electronics Group Corporation (رقم المخزون: 300007) في مجال المنزل الذكي الآمن والصحي وأعمال إنترنت الأشياء.شركة Henan Weiguo Intelligent Technology Co.، LTD. ، التي تعتمد على تقنية الاستشعار الأساسية ، تركز على أجهزة إنذار الغاز والدخان ، ومراقبة جودة الهواء ، واختبار الكحول ومنتجات مكافحة الحرائق.بناءً على إدخال التكنولوجيا المميزة من كل من Hanwei Electronics Group Corporation وفي الخارج ، تطورت شركة Henan Weiguo smart Technology Co.، LTD. لتصبح شركة مبتكرة مع مجموعة من التصميم والتطوير والتطوير والإنتاج والمبيعات والخدمة.سنلتزم دائمًا بأن نصبح الشركة الرائدة في مجال الأجهزة الذكية ، ونوفر بيئة عمل ومعيشة آمنة وصحية وصديقة للبيئة وذكية للعائلات والمستخدمين في جميع أنحاء العالم.
التعليمات
Q1: هل أنت مصنع؟
ج: (نعم)
س 2: ما هي المهلة؟
ج: عادة
مكافحة الحرائق: أسبوع عمل واحد
جودة الجملة: ثلاثة أسابيع عمل
أضواء الطوارئ: أسبوعان يوم عمل
الجودة السائبة: أربعة أسابيع
Q3: كيف تقوم بشحن البضائع وكم يستغرق وصولها؟
ج: عادة ما نشحن بواسطة DHL أو UPS أو FedEx أو عن طريق الجو.3-5 أيام بعد استلام الدفع.
Q4: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نحن نرحب بعينة من أجل اختبار وفحص الجودة.
س 5: هل تقدمون خدمة صانعي القطع الأصلية؟
ج: نعم ، يمكننا تصميم ملفجهازوفقا لطلبك.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
